Matlab仿真10kV配电网接地故障分析与保护策略

1. 项目概述

作为一名长期从事电力系统仿真研究的工程师，我经常需要处理10kV配电网的各种故障分析。在实际工作中，单相接地故障和两点接地故障是最常见但又最容易被误解的问题类型。今天我想分享一个完整的Matlab仿真案例，涵盖单相接地、同一出线异名相两点接地以及不同出线异名相两点接地三种典型故障的建模与分析方法。

这个仿真项目特别关注不同中性点接地方式（不接地、经小电阻接地、经消弧线圈接地）对故障特性的影响。通过这个案例，你将掌握从理论分析到仿真实现的全流程方法，包括模型搭建、参数设置、波形分析等关键环节。这些技能对于从事继电保护、配电网设计或电力系统分析的工程师都非常实用。

2. 核心原理解析

2.1 单相接地故障机理

当10kV配电网发生单相接地故障时，系统的电气参数会发生显著变化。以A相金属性接地为例：

• 故障相电压：Ua ≈ 0（理想情况下）
• 非故障相电压：Ub = Ubc/√3，Uc = Uca/√3
• 零序电压：U0 = (Ua + Ub + Uc)/3 ≈ -Ea（系统相电压）

在中性点不接地系统中，接地电流主要是对地电容电流，其计算公式为：
Ic = 3ωC0Ea

其中ω为角频率，C0为每相对地电容，Ea为相电压。这个电流通常较小（几安到几十安），使得故障检测较为困难。

注意：实际系统中，接地电阻会影响故障电流大小。高阻接地时，故障特征更不明显，增加了检测难度。

2.2 两点接地故障特性

两点接地故障比单相接地更复杂，主要分为两种情况：

1. 同一出线异名相两点接地：

   • 形成相间短路路径
   • 故障电流较大，可能达到几千安
   • 产生明显的负序和零序分量

2. 不同出线异名相两点接地：

   • 故障电流流经不同线路
   • 可能导致保护误动或拒动
   • 需要分析零序电流分布特性

这两种故障的Matlab建模关键是要准确设置故障点的位置和时序，特别是对于不同出线的故障，需要考虑线路阻抗的影响。

3. 仿真模型搭建

3.1 基础模型参数设置

在Matlab/Simulink中搭建10kV配电网模型时，我通常采用以下典型参数：

matlab复制% 系统基准值
Sb = 10e6; % 基准容量10MVA
Vb = 10e3; % 线电压10kV
Zb = Vb^2/Sb; % 基准阻抗

% 线路参数（单位长度）
R1 = 0.17; % 正序电阻(Ω/km)
X1 = 0.38; % 正序电抗(Ω/km)
C1 = 0.01; % 正序电容(μF/km)

% 变压器参数
Tr_R = 0.01; % 电阻标幺值
Tr_X = 0.05; % 电抗标幺值

对于中性点接地方式的实现：

1. 不接地系统：中性点直接开路
2. 经小电阻接地：接入5-20Ω电阻
3. 经消弧线圈接地：使用可控电感元件，设置调谐度v=1.05（过补偿5%）

3.2 故障模块配置

在Simulink中使用Three-Phase Fault模块实现故障模拟，关键设置包括：

• 故障类型：AG（A相接地）、BCG（B-C相接地）等
• 故障电阻：金属性接地设为0.001Ω，高阻接地可设100-1000Ω
• 故障时序：设置起始时间和持续时间
• 测量配置：添加电压电流测量模块

对于两点接地故障，需要使用两个故障模块，并合理设置它们的动作时间关系。我通常会让第二个故障在第一个故障发生后1-2个周波再动作，以模拟实际系统中的先后故障。

4. 仿真结果分析

4.1 单相接地故障波形

下图展示了中性点不接地系统发生A相金属性接地时的电压波形：

特征分析：

1. 故障相(A相)电压骤降接近零
2. 非故障相(B、C相)电压升高至线电压(10kV→17.3kV)
3. 出现明显的零序电压(约5.77kV)

实操心得：在实际系统中，由于线路参数不对称，非故障相电压通常不会完全对称升高，这点在仿真时可以通过设置不对称线路参数来模拟。

4.2 两点接地故障电流特性

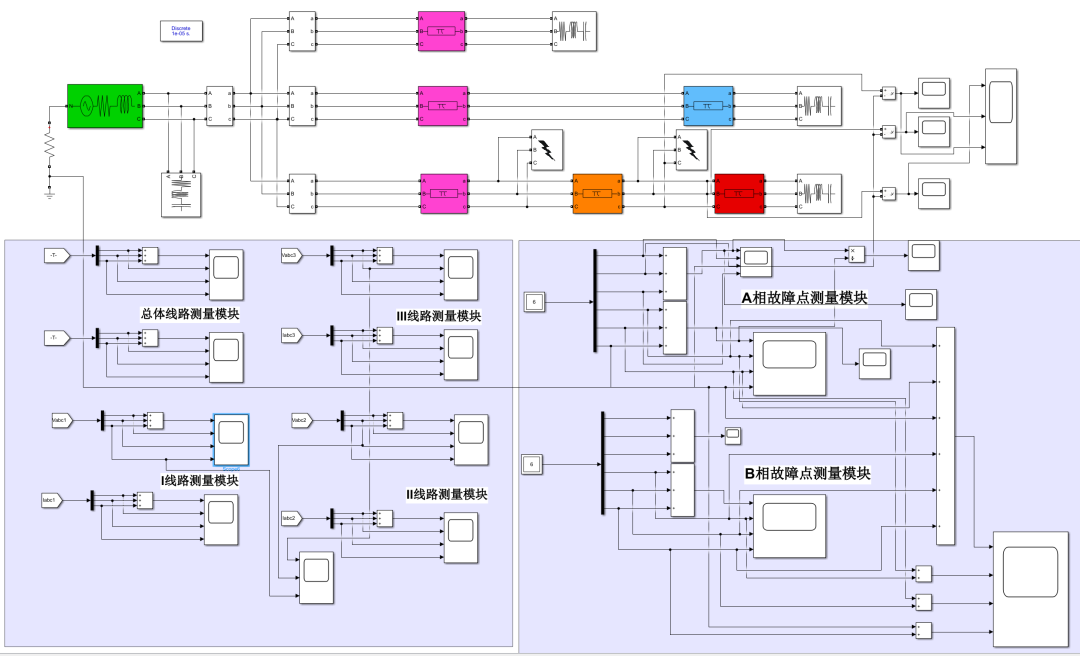

同一出线B、C相两点接地时的电流波形：

关键特征：

• 故障相电流急剧增大(>1kA)
• 出现大幅值负序电流
• 零序电流大小取决于接地方式

通过FFT分析可以获取各序分量的具体数值，这对保护定值整定非常重要。在Matlab中可以使用Powergui工具或编写脚本进行频谱分析。

5. 不同接地方式对比

5.1 故障电流幅值比较

从表中可以看出，中性点经小电阻接地时故障电流最大，最有利于保护检测，但也可能造成更大的设备损伤。消弧线圈接地系统在单相接地时电流最小，但两点接地时仍会产生较大电流。

5.2 保护配置建议

根据仿真结果，不同接地系统的保护策略应有所区别：

1. 不接地系统：

   • 采用零序电压保护
   • 配置绝缘监视装置
   • 可考虑小电流选线装置

2. 小电阻接地系统：

   • 零序过电流保护
   • 方向性保护防误动
   • 短延时(0.3-0.5s)跳闸

3. 消弧线圈接地系统：

   • 五次谐波保护
   • 有功分量检测
   • 可延时跳闸或报警

6. 常见问题与解决方案

6.1 仿真不收敛问题

在搭建复杂配电网模型时，常遇到仿真不收敛的情况。我的解决方法包括：

1. 调整求解器参数：

   matlab复制set_param('model','Solver','ode23tb');
   set_param('model','MaxStep','1e-4');


2. 添加小电阻（0.001Ω）到所有开路端

3. 使用Powergui的"初始状态计算"功能

6.2 波形异常分析

如果得到的波形不符合预期，建议按以下步骤排查：

1. 检查电源相位设置是否正确
2. 确认线路参数单位一致(Ω/km还是标幺值)
3. 验证变压器连接组别(Yyn0还是Dyn11)
4. 检查故障模块的时序设置

6.3 提高仿真效率的技巧

对于大型配电网仿真，可以采用：

1. 并行计算：

   matlab复制parpool('local',4);
   spmd
       sim('model');
   end


2. 模型简化：

   • 用等效负载代替部分网络
   • 忽略次要线路的电容

3. 变步长求解器：

   matlab复制set_param('model','SolverVariableStep','on');


7. 模型验证与现场应用

为了确保仿真结果的可靠性，我通常会进行以下验证：

1. 理论计算验证：对简单故障情况，先手工计算预期值，再与仿真结果对比

2. 现场数据对比：获取实际故障录波数据，调整模型参数使仿真波形与实测一致

3. 灵敏度分析：改变关键参数(如接地电阻值)，观察结果变化是否符合物理规律

在实际工程中，这个仿真模型可以用于：

• 保护装置测试：将仿真波形导入继电保护测试仪
• 故障重现：分析历史故障事件
• 系统规划：评估不同接地方式的影响
• 人员培训：可视化故障特征，帮助运维人员理解

通过多次实际应用，我发现模型的准确性很大程度上取决于线路参数的准确性。建议有条件时进行线路参数实测，特别是对地电容值，这对接地故障分析至关重要。
