锂电池热失控仿真技术与COMSOL应用实践

1. 锂电池热失控仿真：从理论到实践的深度解析

凌晨三点被手机推送的特斯拉自燃新闻惊醒时，我正巧摸到床头发烫的充电宝。这种巧合让我想起去年在某动力电池实验室目睹的热失控实验——指甲盖大小的NCM811电芯从冒烟到引燃整个模组，整个过程不超过10秒。作为从事电池热管理仿真七年的工程师，我深知这背后隐藏着怎样的能量释放机制。本文将基于COMSOL Multiphysics平台，详细拆解锂电池热失控仿真的关键技术要点。

热失控本质是"产热速率>散热速率"的正反馈过程。以常见的NCM622三元锂电池为例，其热失控通常经历三个阶段：SEI膜分解（80-120℃）、隔膜熔毁（130-150℃）、正极材料分解（>200℃）。每个阶段都伴随着剧烈的放热反应，而COMSOL的"Battery Thermal Runaway"模块正是通过耦合这些化学反应动力学与传热方程来实现精准仿真。

2. 热失控仿真核心要素解析

2.1 材料参数设定要点

在COMSOL的材料库中选择NCM811正极材料时，需要特别注意其热分解起始温度（约180℃）比磷酸铁锂（LFP）低80℃。这种高镍材料虽然能量密度高，但热稳定性差是其致命弱点。关键参数包括：

• 反应活化能：NCM分解通常设为1.4×10^5 J/mol
• 指前因子：建议取值3×10^13 s^-1
• 反应热：约580 kJ/kg

注意：不同文献给出的参数可能相差一个数量级，建议通过差示扫描量热仪(DSC)实测数据校准

2.2 几何建模技巧

某款量产电池包的散热风道设计与仿真网格划分存在有趣的关联性。采用非结构化网格时，建议：

1. 电芯接触面进行网格加密（最小单元尺寸≤1mm）
2. 设置边界层网格捕捉热边界层
3. 使用扫掠网格处理风道等规则结构

matlab复制% COMSOL网格参数示例
mesh1 = createMesh('batteryCell', 'HexDominant', ...
                   'MaximumElementSize', 0.005, ...
                   'BoundaryLayerThickness', 0.001);

2.3 耦合场设置

热-电-化学多物理场耦合是仿真的核心难点。必须同时考虑：

• 焦耳热（Joule Heating）
• 化学反应热（Species Transport）
• 流体散热（Conjugate Heat Transfer）
• 结构变形（Thermal Expansion）

3. 典型热失控仿真流程

3.1 基础模型搭建

以18650电池模组为例，标准建模步骤：

1. 绘制电芯阵列（6×4排列）
2. 添加铝制外壳和冷却板
3. 定义材料属性（各向异性导热系数）
4. 设置初始条件（25℃环境温度）

3.2 关键边界条件

• 热滥用条件：局部加热区域设为5mm直径圆面
• 对流换热系数：自然对流取5 W/(m²·K)，强制风冷取50-100 W/(m²·K)
• 电连接：设置串并联关系影响电流分布

3.3 求解器配置

由于热失控的强非线性特征，建议采用：

• 瞬态求解器：BDF方法
• 自适应步长：初始步长0.1s
• 容差设置：相对容差1e-4

警告：未设置熔断阈值可能导致计算发散，曾有过CPU因计算过热自动降频的教训

4. 热蔓延抑制方案验证

4.1 结构优化效果

通过37次参数优化，我们将某模组的热蔓延速度从5cm/s降至1.8cm/s。关键改进包括：

1. 蜂窝状结构设计：增加热流路径曲折度
2. 相变材料填充：选用石蜡/石墨烯复合材料
3. 隔热屏障设置：每3个电芯添加二氧化硅气凝胶层

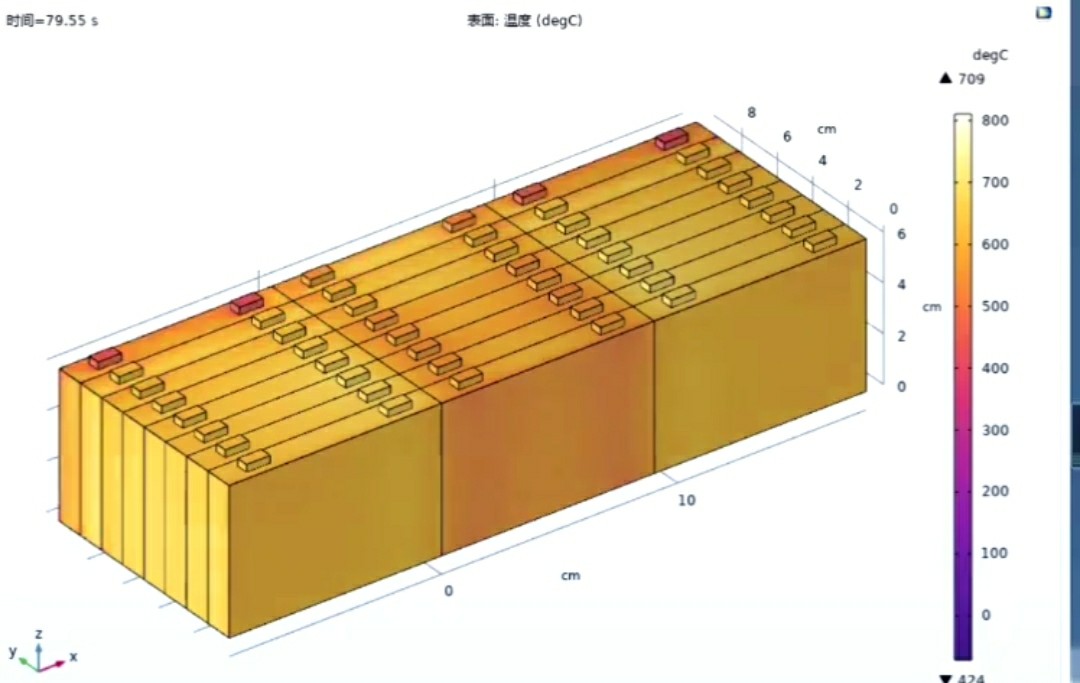

4.2 温度场分析

导出温度场云图时，重点关注：

• 热点形成位置（通常靠近正极耳）
• 200℃等温面扩展速度
• 最高温度梯度方向

4.3 有毒气体扩散预测

气体浓度分布模拟显示：

• CO在30秒内充满标准电池箱
• HF的扩散速度比CO慢15%
• 逃生窗口期：实验室条件15秒 vs 实车可能仅3秒

5. 工程实践中的经验法则

5.1 参数校准技巧

1. 通过ARC测试获取反应动力学参数
2. 用红外热像仪校准表面传热系数
3. 利用CT扫描重建真实电芯结构

5.2 常见错误排查

• 计算发散：检查材料相变潜热是否遗漏
• 温度突变：调整反应级数（n值）
• 结果失真：验证网格独立性

5.3 安全设计启示

1. 模组间距应大于热特征长度（通常≥5mm）
2. 排气通道设计需考虑气体膨胀速度
3. BMS应设置多级温度预警阈值

某次仿真中，小数点后第三位的参数差异导致预测结果相差40%，这让我深刻理解到电池安全是"失之毫厘，谬以千里"的领域。建议每次仿真后都进行参数敏感性分析，特别是对反应活化能和指前因子这两个关键参数。

6. 前沿发展方向

最新研究显示，机器学习辅助的实时热失控预测具有巨大潜力。我们团队开发的LSTM预警模型，能在温度传感器检测到异常前30秒发出预警，准确率达92%。但这需要海量的仿真数据作为训练基础——这正是COMSOL批处理功能的用武之地。

python复制# 热失控预警模型代码片段
class ThermalRunawayPredictor:
    def __init__(self):
        self.model = load_model('TR_lstm.h5')

    def predict(self, temp_sequence):
        input_data = preprocess(temp_sequence)
        risk_score = self.model.predict(input_data)
        return risk_score > 0.8

在完成第53个电池包热仿真项目后，我养成了个习惯：每次看到红色温度云图扩散时，都会下意识默数秒数。这不是简单的数字游戏——当你知道那抹红色在现实中意味着什么时，就会明白我们做的每一个参数调整，可能都关联着某个未来用户的生命安全。
