1. 项目概述：球体在流体中的运动轨迹模拟
作为一名长期使用COMSOL进行多物理场仿真的工程师，我发现流固耦合(FSI)模块在分析运动物体与流体相互作用时具有独特优势。这个案例将展示如何模拟一个刚性球体在粘性流体中的运动过程，这种模拟在船舶设计、颗粒输送等领域有广泛应用价值。
COMSOL Multiphysics作为一款强大的多物理场仿真平台，其流固耦合功能通过精确求解Navier-Stokes方程和固体力学方程，能够捕捉流体与结构之间复杂的相互作用。在这个案例中，我们将重点关注球体在流体作用下的位移、速度变化以及最终达到的稳态运动状态。
2. 流固耦合理论基础与COMSOL实现
2.1 流固耦合的物理本质
流固耦合现象本质上是流体与固体交界面上动量与能量的交换过程。当流体流经固体表面时，会产生两种主要作用力：
- 压力载荷（垂直于表面）
- 粘性剪切力（平行于表面）
这些力会导致固体发生变形或运动，而固体的运动又会反过来改变流场的边界条件，形成双向耦合。在COMSOL中，这种耦合通过以下方程系统描述：
流体域：不可压缩Navier-Stokes方程
$$
\rho_f\left(\frac{\partial \mathbf{u}}{\partial t} + \mathbf{u} \cdot \nabla \mathbf{u}\right) = -\nabla p + \mu \nabla^2 \mathbf{u} + \mathbf{f}
$$
$$
\nabla \cdot \mathbf{u} = 0
$$
固体域：动量守恒方程
$$
\rho_s\frac{\partial^2 \mathbf{d}}{\partial t^2} = \nabla \cdot \boldsymbol{\sigma} + \mathbf{F}
$$
其中$\mathbf{u}$为流体速度场，$p$为压力，$\mathbf{d}$为固体位移场。
2.2 COMSOL中的多物理场耦合设置
在COMSOL中实现流固耦合需要以下关键步骤：
-
物理场接口选择：
- 流体流动 → 层流/湍流（取决于雷诺数）
- 固体力学 → 用于描述球体运动
-
耦合条件设置：
- 流体-结构边界上的无滑移条件
- 应力连续性条件
- 网格位移协调条件
提示：对于刚体运动问题，可以启用"刚性域"特征来简化计算，避免不必要的变形分析。
3. 案例实现：从建模到结果分析
3.1 几何建模与网格划分
创建一个代表性的计算域：
- 流体域：长方体（建议尺寸10D×5D×5D，D为球体直径）
- 固体域：球体（直径D）初始位于流体域前端1D位置
matlab复制% COMSOL几何建模代码示意
fluid = mphblock(model, 'block1', [0,Lx;0,Ly;0,Lz]);
sphere = mphsphere(model, 'sp1', [x0,y0,z0], R);
网格划分建议：
- 流体域：边界层网格（球体附近加密）
- 球体表面：较细的网格尺寸
- 整体采用四面体网格或六面体主导的混合网格
3.2 材料参数与物理设置
典型参数设置示例（水-钢系统）：
| 参数 | 流体(水) | 固体(钢球) |
|---|---|---|
| 密度(kg/m³) | 1000 | 7850 |
| 动力粘度(Pa·s) | 0.001 | - |
| 杨氏模量(GPa) | - | 200 |
| 泊松比 | - | 0.3 |
边界条件配置：
- 入口：速度入口（如1 m/s）
- 出口：压力出口（0 Pa表压）
- 其他壁面：无滑移壁面
- 球体初始条件：静止（位移和速度均为0）
3.3 求解器配置技巧
-
时间步长选择：
- 初始步长：Δt ≈ D/(10U)，U为特征流速
- 采用自适应步长以提高计算效率
-
耦合算法选择：
- 直接耦合（精度高但计算量大）
- 分离式耦合（计算效率高）
-
收敛控制：
- 相对容差建议1e-4
- 最大迭代次数20-30
matlab复制% 求解器设置示例
study = mphstudy(model, 'std1', 'Transient');
mphsetprop(model, 'sol1', 'tlist', 'range(0,0.1,1)');
4. 结果分析与工程应用

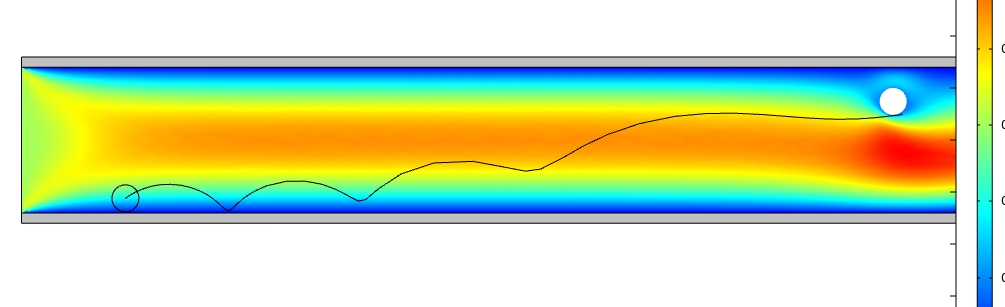

4.1 典型模拟结果
通过后处理可以得到：
- 球体位移-时间曲线
- 球体速度-时间曲线
- 流场压力/速度分布
- 涡量场可视化
4.2 参数影响分析
关键参数对球体运动的影响：
| 参数 | 对运动的影响 | 工程意义 |
|---|---|---|
| 流体粘度↑ | 阻力↑，加速度↓ | 高粘度流体输送设计 |
| 球体密度↑ | 惯性↑，响应慢 | 颗粒材料选择 |
| 流速↑ | 驱动力↑，终速度↑ | 管道输送优化 |
| 球径↑ | 阻力↑↑，惯性↑↑ | 粒径设计 |
4.3 实际应用扩展
-
管道颗粒输送优化：
- 确定最佳流速避免颗粒沉积
- 预测颗粒运动轨迹防止堵塞
-
水中设备设计：
- 分析浮体在波浪中的运动
- 优化水下机器人外形
-
生物流体力学：
- 研究血细胞在血管中的运动
- 药物颗粒输送模拟
5. 常见问题与解决技巧
5.1 收敛性问题处理
问题现象：求解过程中出现发散或收敛困难
解决方案：
- 检查网格质量（特别是流固交界面）
- 降低初始时间步长
- 尝试分离式求解方法
- 逐步增加流速（使用参数化扫描）
5.2 刚体运动设置技巧
对于纯刚体运动问题：
- 启用"刚性域"特征
- 禁用不必要的自由度（如固定旋转）
- 添加适当的阻尼防止数值振荡
5.3 后处理技巧
-
轨迹绘制：
matlab复制% 导出球心位置随时间变化 pos = mphglobal(model, 'sp1.disp', 'dataset', 'dset1', 't', tlist); -
流场动画制作：
- 使用"动画"功能
- 设置合适的帧速率（建议10-20fps）
- 组合多个物理量的显示
-
定量分析：
- 导出阻力系数随时间变化
- 计算终端速度与理论值对比
6. 进阶应用与扩展思路
在实际工程应用中，这个基础案例可以扩展为更复杂的情景：
-
多球体相互作用：
- 研究颗粒群的运动规律
- 添加碰撞模型
-
弹性体变形耦合：
- 将刚性球改为弹性材料
- 分析流体引起的结构振动
-
多物理场扩展：
- 加入热传导分析
- 考虑电磁场影响（如磁流体）
-
优化设计应用：
- 使用参数化扫描寻找最优形状
- 结合优化模块进行自动设计
我在实际项目中发现，流固耦合模拟的准确性高度依赖于边界条件的合理设置。特别是在处理开放流域问题时，需要确保计算域足够大以避免边界效应。一个实用的经验法则是：关键区域与边界的距离应至少为5倍特征长度。
