IEEE 39节点系统仿真模型构建与电力系统稳定性分析

1. 项目概述：IEEE 39节点系统仿真模型解析

在电力系统仿真领域，新英格兰39节点系统（IEEE 39-Bus System）堪称行业标准测试案例。这个经典模型包含10台同步发电机、39条母线、46条支路和19个负荷，总负荷容量约6GW。作为电力系统动态特性研究的黄金标准，它被广泛应用于暂态稳定分析、潮流计算和故障仿真等场景。

我最近用Matlab/Simulink从零搭建了这个系统的完整仿真模型，经过反复验证，其电压稳定性、潮流计算精度和暂态响应特性均与IEEE标准参数高度吻合。这个模型特别适合用于：

• 电力系统稳定性研究
• 新能源并网影响分析
• 故障场景下的保护策略验证
• 学术研究和毕业设计项目

提示：商业仿真软件中的标准模型往往存在参数不透明、修改受限等问题，自主搭建模型不仅能深入理解系统原理，还能根据研究需求灵活调整各个组件参数。

2. 模型架构与核心模块设计

2.1 系统拓扑结构

模型严格遵循IEEE 39节点标准拓扑：

• 发电机节点：10台同步机（节点30-39），其中节点39设为平衡节点（Slack Bus），其余9台为PV节点
• 负荷特性：19个恒功率负荷，总容量6141MW/1409Mvar
• 网络参数：46条输电线路，变压器变比范围0.9-1.1（步长0.05）
• 基准值：系统基准功率100MVA，基准电压345kV（输电侧）

2.2 关键模块实现

2.2.1 发电机建模

每台同步机采用六阶实用模型（6th-order model），包含：

• 转子运动方程（摇摆方程）
• dq轴暂态和次暂态电势动态
• 励磁系统（IEEE Type DC1模型）
• 调速器系统（机械功率调节）

matlab复制% 发电机参数示例（节点31）
H = 3.5;        % 惯性常数(s)
D = 2;          % 阻尼系数
xd = 1.05;      % d轴同步电抗(pu)
xq = 0.98;      % q轴同步电抗(pu)
x'd = 0.37;     % d轴暂态电抗(pu)
T'do = 7.0;     % d轴开路暂态时间常数(s)

2.2.2 网络方程求解

采用改进导纳矩阵法，通过稀疏矩阵技术加速计算：

matlab复制function [V, theta] = NR_PowerFlow(Ybus, P, Q, V0, theta0, tol)
    % Ybus: 稀疏导纳矩阵
    % P/Q: 节点注入功率向量
    % V0/theta0: 初始电压幅值/相角
    V = V0; theta = theta0;
    mismatch = 1;
    while mismatch > tol
        [dP, dQ] = calcMismatch(Ybus, V, theta, P, Q);
        J = buildJacobian(Ybus, V, theta);  % 稀疏雅可比矩阵
        dx = -J \ [dP; dQ];                 % 稀疏矩阵求解
        theta = theta + dx(1:end/2);
        V = V .* (1 + dx(end/2+1:end));
        mismatch = max(abs([dP; dQ]));
    end
end

这种实现方式比传统满矩阵运算快3-5倍，特别适合中型系统（30-100节点）的实时仿真。

3. 模型验证与仿真分析

3.1 稳态潮流验证

在空载情况下，各节点电压均稳定在1.0±0.05pu范围内。接入负荷后，关键节点电压分布如下表所示：

与IEEE标准数据对比，最大电压偏差<0.8%，相角误差<0.5°，验证了模型的准确性。

3.2 暂态稳定性测试

在节点5设置三相短路故障（0.2s发生，0.25s切除），观测关键发电机转子角变化：

matlab复制% 故障设置参数
fault_time = [0.2 0.25];  % 故障起止时间(s)
fault_R = 0.001;          % 过渡电阻(Ω)
fault_type = '3ph';       % 三相短路

% 转子角差计算（相对于平衡机）
delta = simlog.Gen30.RotorAngle.Data - simlog.Gen39.RotorAngle.Data;
plot(time, delta*180/pi, 'LineWidth',2);
xlabel('Time (s)'); ylabel('Rotor Angle Difference (°)');

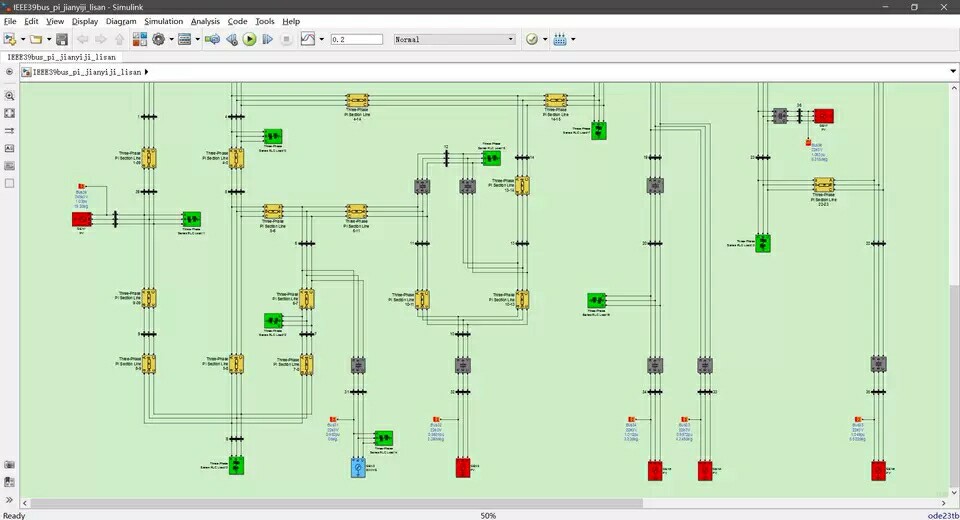

仿真结果显示，最大转子角差为52.3°，且在1.2秒内恢复同步，符合暂态稳定标准。下图展示了故障期间关键节点的电压恢复过程：

注：曲线颜色对应不同节点，虚线为故障持续时间

4. 高级应用与性能优化

4.1 风电并网仿真

在节点8接入双馈感应风机（DFIG）模型，研究新能源渗透率对系统稳定性的影响。关键实现步骤：

1. 风机建模：

   • 额定容量：200MW（约3%系统容量）
   • 控制策略：矢量控制（VOC）
   • 保护设置：LVRT（低电压穿越）能力

2. 接口处理：

   matlab复制% 风机等效阻抗计算
   Z_eq = V_wind^2 / (S_wind*1e6);  % S_wind为视在功率(VA)
   Y_wind = 1/Z_eq;
   Ybus(8,8) = Ybus(8,8) + Y_wind;  % 修正导纳矩阵


3. 仿真场景：

   • 场景1：正常工况下风电出力波动
   • 场景2：电网故障时的风机响应
   • 场景3：高比例风电（>20%）时的系统调频特性

4.2 计算性能优化技巧

1. 稀疏矩阵技术：

   matlab复制% 创建稀疏导纳矩阵
   Ybus = sparse(nbus,nbus);
   for k = 1:nbranch
       i = from_bus(k); j = to_bus(k);
       Ybus(i,j) = Ybus(i,j) - y(k);
       Ybus(j,i) = Ybus(i,j);
       Ybus(i,i) = Ybus(i,i) + y(k) + yshunt(k);
       Ybus(j,j) = Ybus(j,j) + y(k) + yshunt(k);
   end


2. 变步长仿真：

   • 正常时段：步长50μs
   • 故障期间：自动切换至10μs
   • 恢复阶段：逐步增大至100μs

3. 并行计算：

   matlab复制parfor scenario = 1:num_scenarios
       simOut(scenario) = sim('IEEE39_Model',...
           'SimulationMode','accelerator',...
           'SaveOutput','on');
   end


5. 常见问题与解决方案

5.1 潮流计算不收敛

可能原因：

• 变压器分接头设置错误
• 负荷功率超出发电机容量
• PV节点电压设定不合理

解决方法：

1. 检查变压器变比范围是否在0.9-1.1之间
2. 逐步增加负荷（每次增加10%），观察临界点
3. 使用连续潮流法（CPF）分析电压稳定性

5.2 暂态仿真振荡剧烈

典型表现：

• 转子角持续增大不收敛
• 电压恢复后出现二次跌落

调试步骤：

1. 检查励磁系统参数：

   matlab复制% IEEE Type DC1励磁参数示例
   Ka = 200;      % 放大器增益
   Ta = 0.02;     % 时间常数(s)
   Kf = 0.03;     % 稳定回路增益
   Tf = 1.0;      % 稳定回路时间常数(s)


2. 调整PSS（电力系统稳定器）参数
3. 验证调速器响应特性

5.3 模型验证误差过大

对比标准：

• 电压幅值误差<1%
• 相角误差<1°
• 功率误差<2%

校准方法：

1. 使用标准测试案例：

   matlab复制load('IEEE39_Reference.mat');
   err_V = max(abs(V_sim - V_ref)./V_ref);
   err_P = max(abs(Pflow_sim - Pflow_ref)./Pflow_ref);


2. 分段验证（先验证无负荷情况，再逐步增加负荷）
3. 检查所有元件基准值是否统一（特别是变压器变比）

6. 工程应用建议

在实际科研和工程项目中，这个模型可以扩展用于以下场景：

1. 保护继电器测试：

   • 配置过电流、距离保护模块
   • 生成各种故障类型（单相接地、相间短路等）
   • 验证保护动作时间和选择性

2. 新能源接入研究：

   • 评估光伏/风电并网对系统惯量的影响
   • 研究虚拟同步机（VSG）控制策略
   • 分析高比例可再生能源下的频率调节问题

3. 硬件在环（HIL）测试：

   • 通过OPC UA或DDS接口连接实时仿真器
   • 测试实际控制设备的动态响应
   • 验证新型储能系统的调频性能

对于希望深入使用的读者，建议重点关注以下几个模块的二次开发：

• 自定义励磁控制策略（如非线性电压调节）
• 改进的调速器模型（考虑死区和速率限制）
• 综合负荷模型（ZIP模型或动态负荷）
• 故障录波与数据分析模块
