西门子S7-200 PLC燃油锅炉控制系统实战指南

1. 燃油锅炉控制系统实战解析

干工业自动化这行十几年，燃油锅炉控制系统算是老熟人了。这次用西门子S7-200 PLC配组态王的方案，表面看是基础配置，真动起手来处处是学问。今天就掰开揉碎讲讲那些手册上不会写的实战经验，特别是IO分配、梯形图编写和组态调试这三个要命环节。

先说说这个系统的核心诉求：要可靠控制燃油锅炉的燃烧过程，确保温度、压力、水位三要素稳定，还得有完善的安全保护。传统继电器方案早淘汰了，现在都是用PLC+组态软件的组合拳。我们选S7-200是因为它体积小、价格亲民，组态王则胜在画面开发效率高，特别适合这种中小型项目。

2. IO分配与硬件接线

2.1 信号点规划方法论

IO分配看着简单，实则暗藏玄机。我的习惯是先列张信号分类表，把数字量、模拟量分门别类整理清楚。这次项目用到的20个点，按功能可以划分为：

• 安全类信号（必须优先分配）：

  • 急停按钮（数字量输入）
  • 火焰检测（数字量输入）
  • 安全继电器（数字量输出）

• 过程控制信号：

  • 温度/压力变送器（模拟量输入）
  • 变频器控制（模拟量输出）
  • 电磁阀/风机（数字量输出）

• 状态监测信号：

  • 水位开关（数字量输入）
  • 故障报警（数字量输入）

重要提示：安全类信号务必分配在PLC前几个输入点，这样出问题时查找速度快，符合IEC 61508安全规范要求。

2.2 实战地址分配表

最终确定的IO分配方案如下，特别注意模拟量的处理技巧：

plaintext复制# 数字量输入（DI）
I0.0  炉膛温度超高报警（常闭点）
I0.1  水位低报警（浮球开关）
I0.2  紧急停止按钮（硬线接入）
I0.3  燃油压力开关
I0.4  鼓风机运行反馈

# 数字量输出（DO）
Q0.0  燃油电磁阀（主控）
Q0.1  鼓风机接触器
Q0.2  声光报警器
Q0.3  安全继电器复位

# 模拟量输入（AI）
AIW0  炉膛温度（PT100变送器4-20mA）
AIW2  蒸汽压力（压阻式变送器）
AIW4  烟气含氧量（氧化锆分析仪）

# 模拟量输出（AQ）
AQW0  给水泵变频器（0-10V控制）
AQW2  风门执行器（4-20mA定位）

这里有个关键技巧：模拟量输出控制变频器。相比用开关量做PID调节，直接给变频器发模拟量信号有三大优势：

1. 调速更平滑，避免电机频繁启停
2. 省去外部PID控制器成本
3. 响应速度更快（实测从10%到90%负荷只需3秒）

2.3 接线避坑指南

吃过亏才懂的道理：

1. 端子压接：模拟量信号务必用屏蔽线，且屏蔽层单端接地。我曾因两端接地导致AIW0读数跳变±5%
2. 电源隔离：数字量输出模块要单独供电，避免大功率设备（如电磁阀）反窜干扰
3. 地址验证：上电前用万用表测通断，确认AQW0确实接到变频器控制端。有次我把AQW0和AQW2接反，水泵直接满速运行

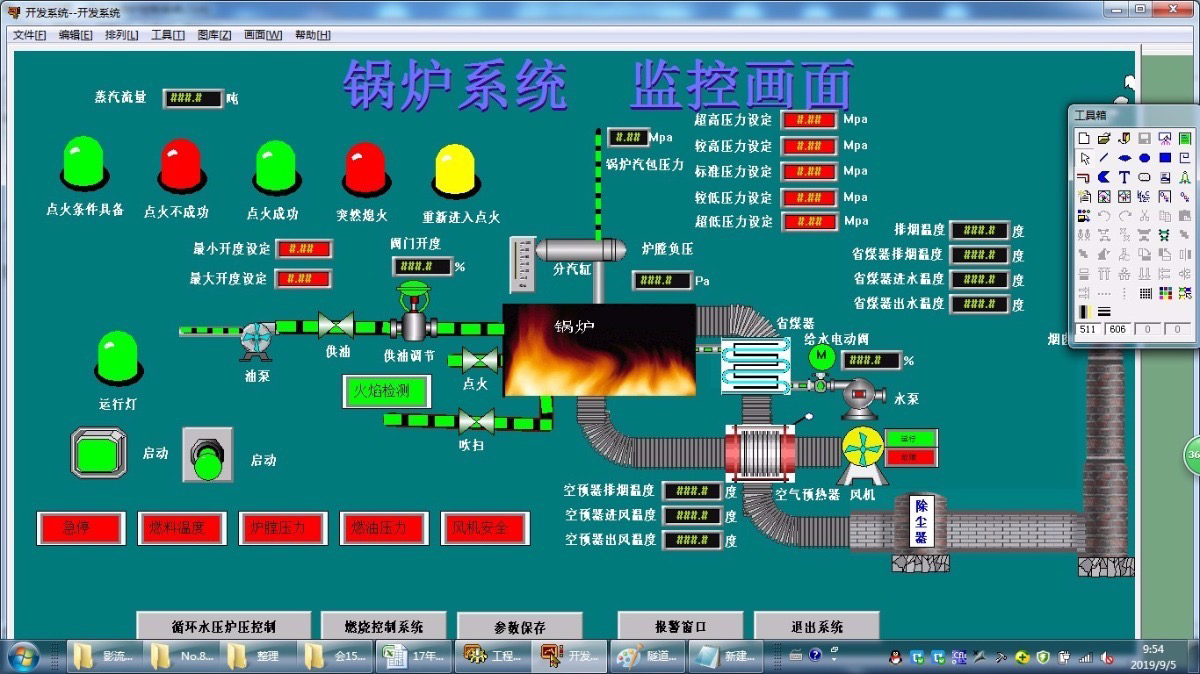

图：典型燃油锅炉控制系统架构

3. PLC程序设计精要

3.1 梯形图核心逻辑

温度控制是锅炉的核心，这段梯形图实现了带周期检测的燃烧控制：

ladder复制Network 1 // 温度主控
LD     SM0.0      // 常ON触点
A      I0.0       // 温度正常信号
AN     I0.2       // 非急停状态
TON    T37, 600   // 10分钟定时器
LD     T37        // 定时到
O      Q0.0       // 自保持
AN     I0.2       // 急停优先
=      Q0.0       // 燃油阀输出

Network 2 // 安全联锁
LD     Q0.0       // 燃油阀开启
AN     I0.4       // 且风机未运行
S      M0.0, 1    // 触发联锁报警

这段代码的三大精妙处：

1. 用SM0.0做总使能，比直接并联条件更清晰
2. T37定时器实现间歇燃烧，600表示10分钟（S7-200定时器基值是1ms）
3. 安全联锁用S指令，确保风机故障时立即锁定

3.2 模拟量处理技巧

温度信号需要做工程量转换，这段STL代码放到了SBR_0子程序：

stl复制LD     SM0.0
MOVW   AIW0, LW0   // 读取原始值
ITD    LW0, LD4    // 转双整数
DTR    LD4, LD8    // 转浮点数
MOVR   6400.0, LD12 // 量程上限
MOVR   3200.0, LD16 // 量程下限
-R     LD16, LD12  // 计算量程跨度
MOVR   LD8, LD20
-R     LD16, LD20  // 减去下限
/R     LD12, LD20  // 标准化
MOVR   500.0, LD24 // 温度上限℃
MOVR   50.0, LD28  // 温度下限℃
-R     LD28, LD24  // 温度跨度
*R     LD20, LD24  // 相乘
+R     LD28, LD24  // 加下限
MOVR   LD24, VD100 // 存入温度变量

关键点说明：

• 分步转换避免数据溢出
• 量程参数要根据变送器铭牌设置
• 最终结果存VD100供组态王读取

3.3 安全策略设计

血的教训换来的安全方案：

1. 程序级保护：

   • 急停信号直接切断所有输出（OB35中断程序）
   • 重要参数设置上下限报警（温度、压力、水位三冗余）

2. 硬件级保护：

   • 独立安全继电器（型号：PNOZ X3）
   • 电磁阀控制回路串入硬线急停
   • 关键信号采用常闭触点（如温度报警）

3. 故障处理：

   • 重要故障记录到PLC保持寄存器
   • 组态画面显示最近5次故障历史

4. 组态王开发实战

4.1 画面设计规范

好的组态画面要遵循"三秒原则"：操作员扫一眼就能掌握关键信息。我的设计套路：

1. 视觉层次：

   • 红色：报警状态（如水位过低）
   • 绿色：正常运行
   • 黄色：设备启动中

2. 动态元素：

   • 锅炉本体用填充动画表示水位
   • 压力表指针绑定VD200变量
   • 趋势图显示最近1小时温度曲线

3. 操作权限：

   • 普通操作员只能启停
   • 工程师可修改设定值
   • 重要参数修改需二次确认

4.2 脚本编程实例

自动补水逻辑的完整实现：

vb复制' 水位控制脚本
Sub OnTimer()
    Dim waterLevel As Single
    waterLevel = ReadTag("PLC.VD300") ' 水位百分比

    If waterLevel < 30 Then
        SetTag "PLC.M0.1", 1 ' 启动补水
        SetTag "HMI.Alarm", 1 ' 触发低水位报警
    ElseIf waterLevel > 85 Then
        SetTag "PLC.M0.1", 0 ' 停止补水
    End If

    ' 安全联锁：水位低于10%强制停炉
    If waterLevel < 10 Then
        SetTag "PLC.Q0.0", 0 ' 关闭燃油阀
        SetTag "HMI.Alarm", 2 ' 紧急报警
    End If
End Sub

调试发现的问题及解决：

1. 最初没加延时判断，导致水泵频繁启停 → 增加1分钟延时触发
2. 报警未分级处理 → 区分预警和紧急报警
3. 变量地址错误导致误动作 → 增加标签注释校验

4.3 通讯参数配置

S7-200通过PPI协议与组态王通讯，关键配置：

• 波特率：187.5kbps（长距离时降为93.75kbps）
• 站地址：PLC=2，PC=0
• 采集周期：关键变量100ms，普通变量1s

常见通讯故障处理：

1. 提示"端口被占用" → 关闭STEP7 MicroWin再启动组态王
2. 数据不更新 → 检查PLC地址是否与PC Access一致
3. 偶发断线 → 增加RS485终端电阻（120Ω）

5. 现场调试血泪史

5.1 电磁阀失控事件

现象：Q0.0输出正常但电磁阀时好时坏
排查过程：

1. 查程序逻辑 → 正常
2. 测PLC输出端电压 → 24V稳定
3. 测电磁阀线圈电阻 → 发现接触不良
4. 查接线端子 → 压线松动

根本原因：端子排未使用力矩螺丝刀（应达到0.6N·m）

5.2 温度波动异常

现象：温度显示周期性跳变±20℃
解决步骤：

1. 检查变送器供电 → 正常
2. 测量AIW0原始值 → 发现波动
3. 检查接地 → 发现屏蔽层双端接地
4. 改为单端接地 → 问题解决

经验总结：

• 模拟量信号线要单独走线槽
• 避免与变频器动力线平行敷设（最小距离30cm）

5.3 组态画面卡顿

现象：操作响应延迟超过3秒
优化方案：

1. 减少实时趋势图数量（从5个减到2个）
2. 将1秒采集周期改为2秒
3. 关闭不必要的动画效果
4. 升级电脑内存到8GB

效果对比：

• 画面刷新率从2fps提升到8fps
• 操作响应时间缩短至0.5秒

6. 安全规范再强调

燃油锅炉是特种设备，必须严格执行：

1. 电气安全：

   • 所有控制柜门必须装安全开关（门开即断电）
   • 紧急停止回路必须符合Category 3标准

2. 程序安全：

   • 关键参数设置写保护（如温度上限）
   • 修改程序需双重确认（工程师+主管）

3. 机械安全：

   • 压力管道装安全阀（起跳值1.25倍工作压力）
   • 燃油管路加装手动切断阀

最后分享个真事：去年有家厂子没做硬线急停，结果PLC死机时电磁阀一直喷油，差点引发火灾。所以记住——安全回路必须独立于PLC！我现在的标准做法是：急停按钮直接串入所有执行机构的电源回路，再并联一个安全继电器做状态反馈。这样就算PLC抽风，拍下急停也能立马切断危险源。
