COMSOL激光抛光仿真：多物理场耦合建模实践

1. 激光抛光仿真模型概述

激光抛光作为一种非接触式表面处理技术，其核心在于通过精确控制激光能量在材料表面形成可控的熔池。这个熔池的动力学行为直接决定了最终的抛光质量。在COMSOL中构建这样一个多物理场耦合模型，需要同时考虑热传导、流体流动和动态网格三个关键要素。

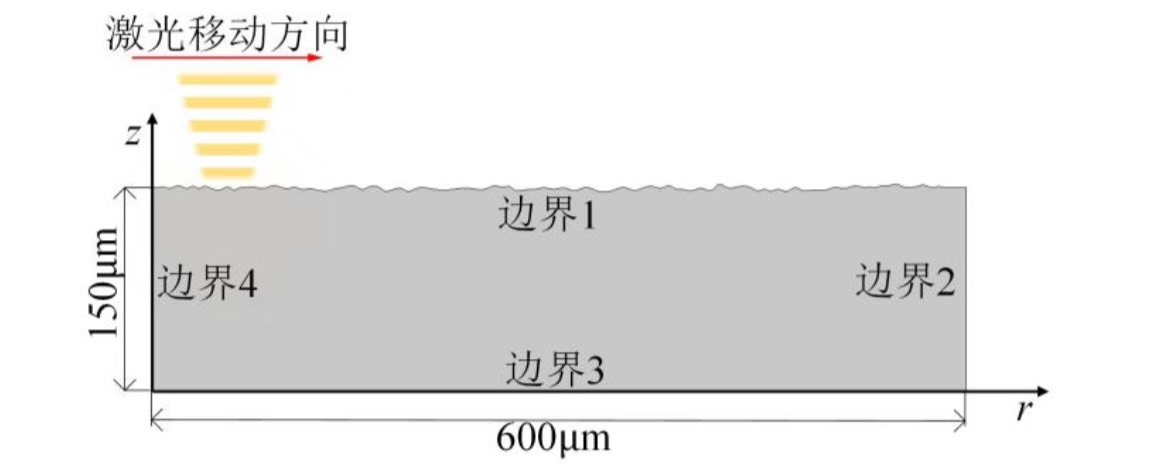

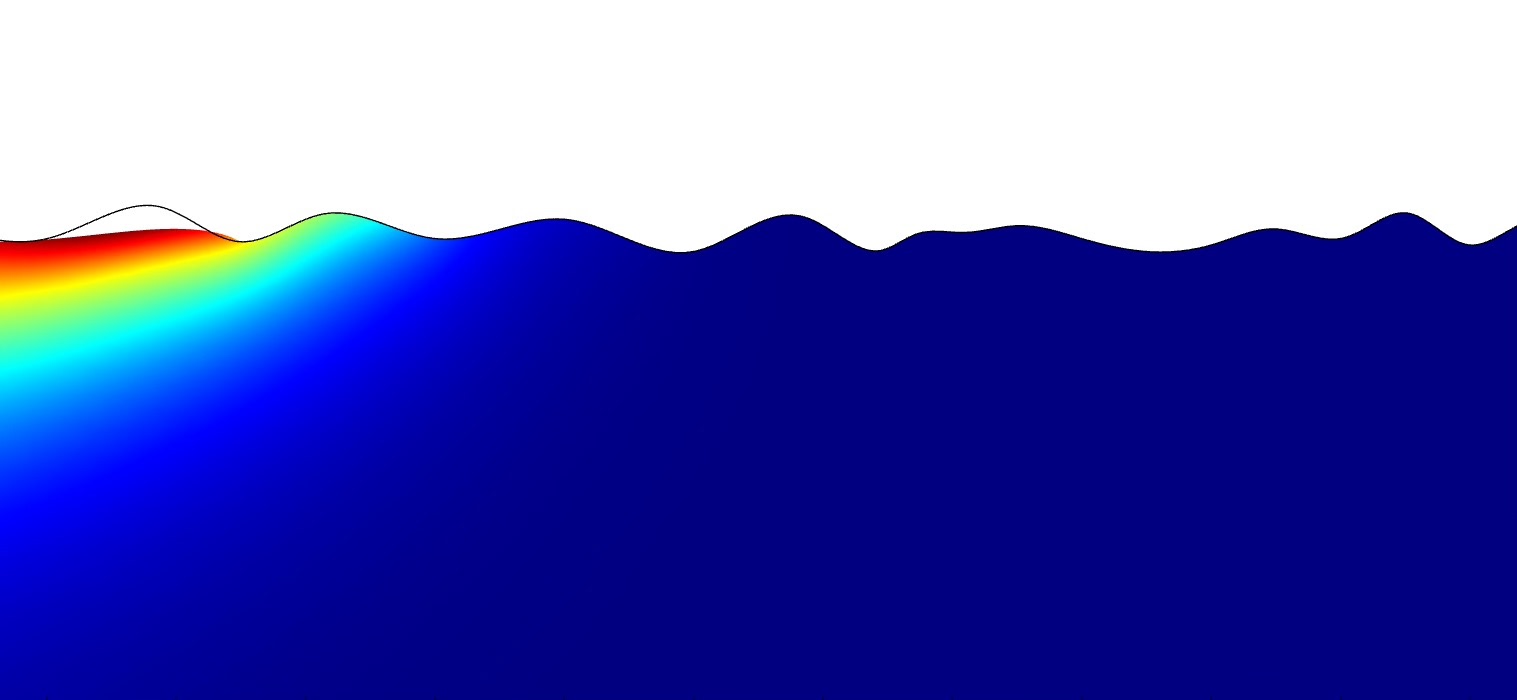

熔池边缘那些优美的波纹图案（如图1所示），实际上是表面张力与热毛细效应（马兰戈尼效应）相互博弈的结果。表面张力试图使熔池保持最小表面积，而温度梯度导致的马兰戈尼效应则驱动熔体从高温区流向低温区。这种复杂的相互作用使得熔池形状和流动模式呈现出独特的特征。

2. 模型构建的核心模块

2.1 固体传热模块配置

激光热源的建模是整个仿真的起点。我们采用移动高斯热源来模拟实际激光束的能量分布。这里的关键是正确定义热源的空间分布和时间演化：

matlab复制double amplitude = 500e3; // 热流密度峰值(W/m²)
double R = 0.2e-3;       // 光斑半径(m)
double v = 0.5;          // 扫描速度(m/s)
q_laser = amplitude * exp(-((X-v*t)^2 + Y^2)/R^2);

这个表达式中的(X-v*t)项实现了热源的连续移动，其中t是时间变量。值得注意的是，热源峰值功率的选择需要根据材料属性（如熔点、热导率）进行合理设置，过高的功率会导致不现实的深熔池，而过低则无法形成有效抛光。

2.2 层流模块设置

熔融金属的流动行为由层流模块描述。这里需要特别注意：

1. 材料属性随温度的变化：特别是粘度，它在熔点附近会发生剧烈变化
2. 自由表面的处理：需要正确定义熔池与空气的界面
3. 浮力效应：在较大熔池中需要考虑自然对流的影响

对于典型的金属材料，粘度可以表示为：

matlab复制mu = mu0 * exp(Ea/(Rg*T)); // Arrhenius型粘度公式

其中mu0是参考粘度，Ea是活化能，Rg是气体常数。

2.3 动网格技术实现

动网格（ALE）技术是处理移动热源的关键。我们采用双曲正切函数来实现网格位移的平滑过渡：

matlab复制d = d_max * 0.5*(1-tanh((r-r0)/s));

其中：

• d_max是最大位移量
• r是到激光中心的距离
• r0是过渡区起始半径
• s控制过渡的陡峭程度

这种过渡方式比线性过渡更稳定，因为它避免了位移场的突变。在实际操作中，建议将过渡区设置为光斑半径的2-3倍。

3. 表面效应的高级建模

3.1 表面张力建模

表面张力在熔池行为中扮演着双重角色：一方面它使熔池收缩，另一方面它的温度依赖性（马兰戈尼效应）驱动表面流动。完整的表面应力表达式为：

matlab复制sigma = 1.2;              // 表面张力系数(N/m)
dSigma_dT = -0.0005;      // 温度系数(N/m·K)
F_marangoni = (sigma + dSigma_dT*(T-T_ref)) * curvature + dSigma_dT * gradT_tangent;

其中gradT_tangent是表面温度梯度的切向分量，在COMSOL中可以通过以下方式提取：

matlab复制gradT_tangent = nx*Ty - ny*Tx;  // n是表面法向量

3.2 马兰戈尼效应的实现

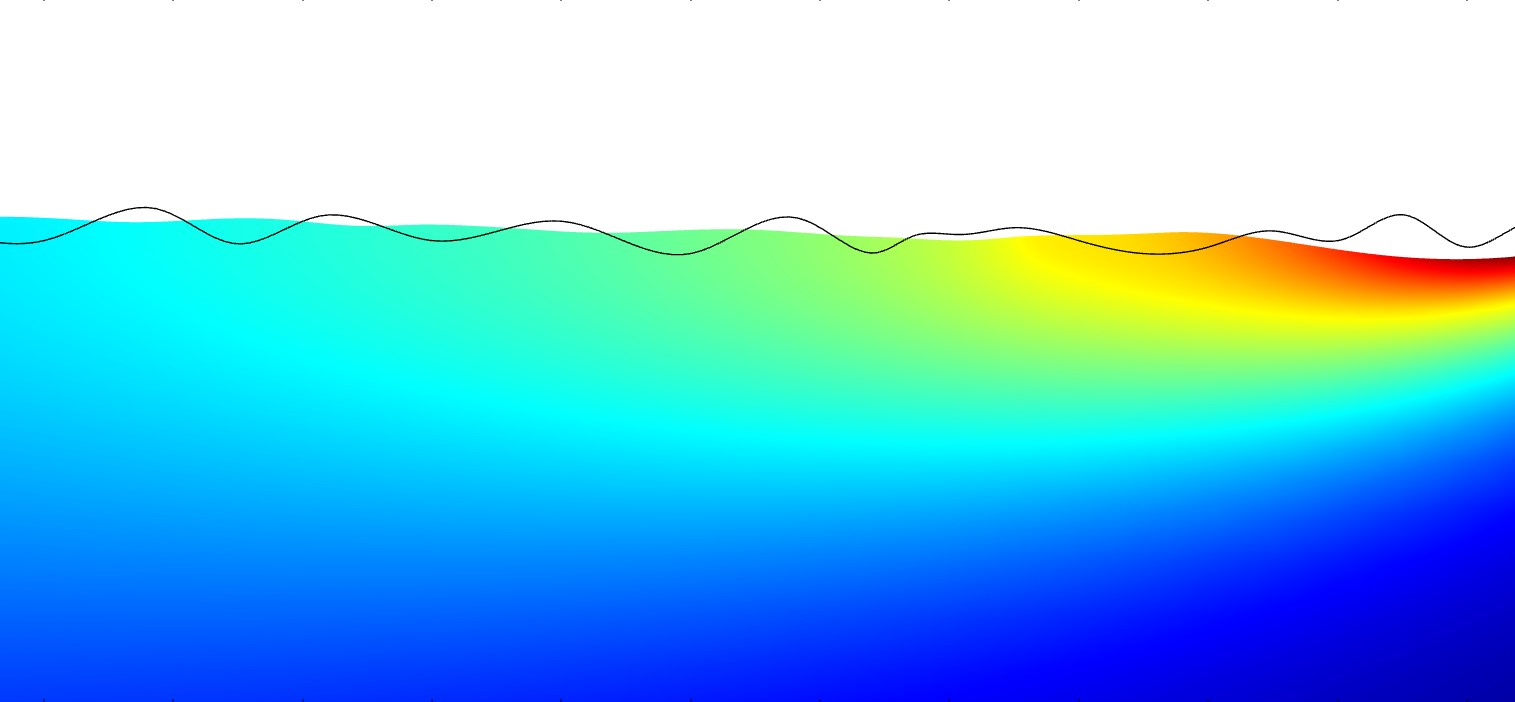

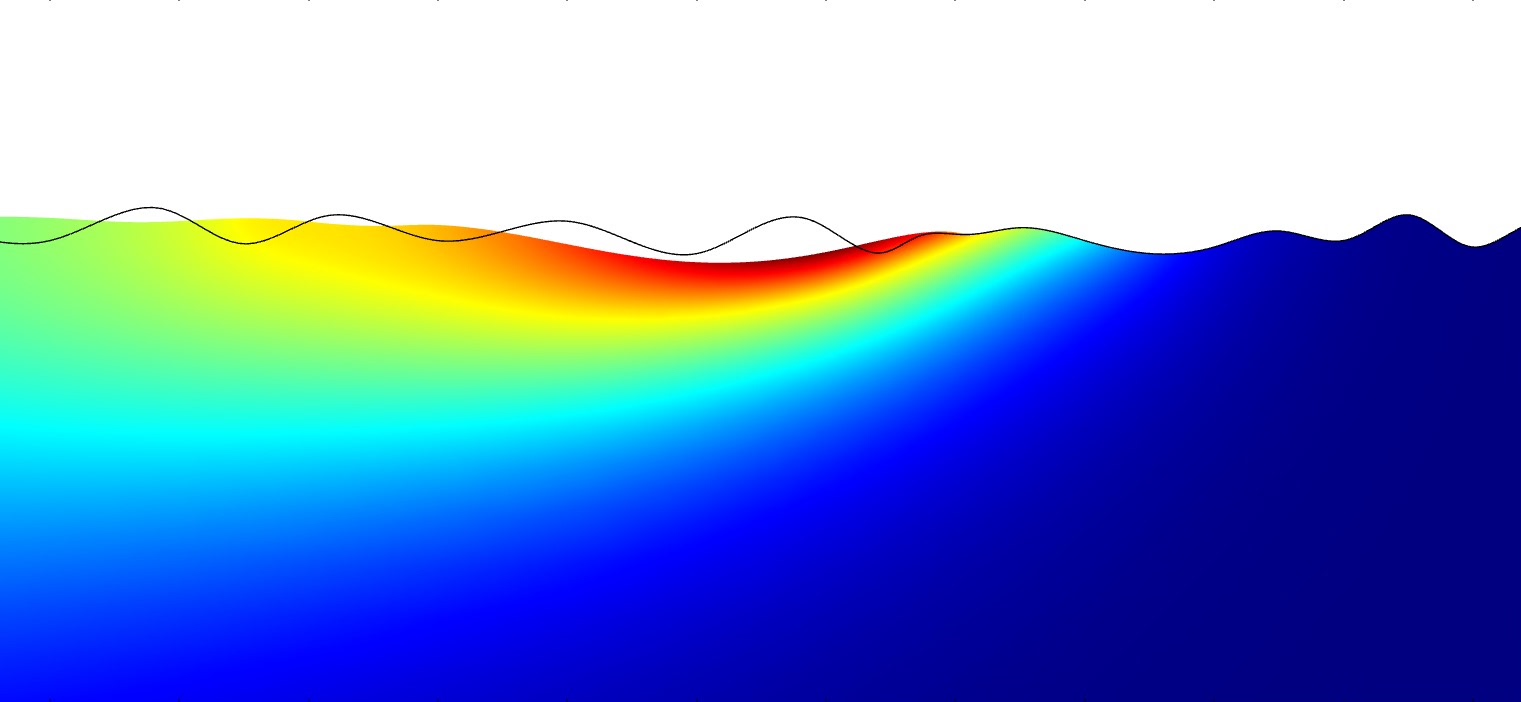

马兰戈尼效应会导致熔池表面形成特征性的涡流结构（如图2所示）。这种流动源于表面张力随温度的变化：高温区表面张力较低，流体被从高温区"拉"向低温区。

在COMSOL中实现这一效应时，需要注意：

1. 确保温度系数dSigma_dT的符号正确（对大多数金属为负值）
2. 表面梯度的计算要准确，特别是在曲面情况下
3. 适当限制最大表面速度以避免数值不稳定

4. 求解策略与技巧

4.1 分步求解方法

成功的多物理场耦合仿真需要精心设计的求解策略：

1. 稳态预热阶段：先只激活传热模块，计算初始温度场
2. 延迟激活流动：在瞬态求解开始10秒后再激活层流模块
3. 渐进式网格移动：初始阶段限制网格位移量，逐步增加

这种"节奏感"设置可以显著提高求解稳定性。图3展示了典型的残差曲线，可以看到流动模块激活时的瞬态波动，以及动网格的稳定作用。

4.2 参数选择建议

基于大量仿真实践，我们总结出以下经验参数：

5. 常见问题与解决方案

5.1 网格畸变问题

动网格仿真中最常见的问题是网格畸变。解决方法包括：

1. 增加过渡区范围
2. 使用更平滑的位移函数（如双曲正切）
3. 设置合理的网格重构阈值
4. 局部细化预期变形区域的网格

5.2 求解发散处理

当求解出现发散时，可以尝试：

1. 减小时间步长
2. 降低非线性求解器的阻尼因子
3. 分阶段激活物理场
4. 使用更平缓的初始条件

5.3 熔池形态异常

如果熔池形状不符合预期，检查：

1. 热源定义是否正确（特别是单位）
2. 材料相变潜热是否考虑
3. 表面边界条件设置
4. 环境热损失是否合理

6. 实际应用中的参数优化

激光抛光效果与工艺参数之间存在复杂的非线性关系。通过参数扫描可以发现一些反直觉的现象，例如：

1. 表面张力效应：当表面张力系数超过1.5N/m后，熔池深度变化趋于平缓
2. 功率-速度匹配：存在最优的功率-速度组合，使表面粗糙度最小
3. 马兰戈尼效应：适度的温度系数(-0.4~-0.6)有利于获得平滑表面

这些发现对实际工艺优化具有重要指导意义。例如，不应盲目提高激光功率，而应该寻找表面张力与热输入的平衡点。

7. 模型验证与实验对比

为确保仿真结果的可靠性，我们建议：

1. 熔池尺寸对比：通过高速摄像测量实际熔池长宽，与仿真结果比较
2. 表面形貌分析：使用白光干涉仪测量抛光后表面粗糙度
3. 温度场验证：采用红外热像仪获取表面温度分布

典型的验证标准是熔池长度误差控制在15%以内，表面波纹预测趋势与实验一致。

8. 高级应用扩展

本模型框架可以进一步扩展用于：

1. 多道搭接抛光：研究相邻扫描道之间的热积累效应
2. 异种材料抛光：通过修改材料属性研究不同金属的抛光行为
3. 脉冲激光模式：将连续热源改为脉冲式，模拟实际工业激光器

这些扩展只需在现有模型基础上进行适当修改，不需要重建整个多物理场耦合框架。

在实际操作中，我发现初始网格质量对计算稳定性影响极大。一个实用的技巧是在激光路径区域预先设置较密的网格，并在求解过程中监控最大网格畸变率。当发现局部网格质量恶化时，可以暂停计算，导出当前网格进行修复，然后继续求解。这种方法虽然略显繁琐，但往往能挽救一个即将发散的计算。
