GIS数据处理：GlobalMapper分割复杂多边形技巧

1. 问题背景与解决思路

最近在三维建模和GIS数据处理中遇到一个典型问题：当CAD中的园区道路面对象包含多个房屋形成的"导洞"（即面内部的空洞）时，直接导入图新说平台会出现显示异常和无法编辑纹理的情况。这种情况在规划设计和三维建模领域非常常见——比如一个被建筑物分割的园区道路网，或者被湖泊分隔的绿地系统。

经过实际测试，发现图新说当前版本对KML格式中带导洞的多边形面支持不完善。而GlobalMapper作为专业GIS工具，可以完美处理这类复杂多边形。于是解决方案就很明确了：在GlobalMapper中将带导洞的单一复杂面拆分为多个简单面，再导回图新说使用。

技术背景：在GIS中，带导洞的多边形称为"甜甜圈多边形"(Donut Polygon)，其拓扑结构要求外环顺时针、内环逆时针方向绘制。很多三维平台对这类复杂拓扑的支持确实存在限制。

2. 工具准备与环境配置

2.1 软件版本选择

本次操作使用的核心工具：

• GlobalMapper 24.1（64位版本）
• 图新说4.6.2（当前最新稳定版）

版本兼容性说明：

• GlobalMapper从v20开始就完善支持KML的导洞多边形处理
• 建议使用64位版本处理大面数据，32位版本可能有内存限制

2.2 数据准备要点

原始数据要求：

1. CAD导出的KML需确保：

   • 面对象完整闭合
   • 导洞与外围多边形拓扑正确（无自相交）
   • 坐标系明确（建议WGS84地理坐标系）

2. 检查数据质量：

bash复制# 使用GDAL检查KML有效性（可选）
ogrinfo -al input.kml | grep -i "polygon"

3. 详细操作步骤解析

3.1 数据导入与初步检查

1. 导入KML到GlobalMapper：

   • 菜单：File > Load Data Files...
   • 或直接拖拽KML文件到视图区

2. 显示验证：

   • 正常应显示为带孔洞的多边形
   • 右键图层选择"Zoom to Layer"确保完整显示
   • 使用F5刷新视图确认渲染正确

常见问题：如果导入后显示为折线，说明CAD导出时可能丢失了面属性，需要返回CAD重新导出。

3.2 绘制切割线技巧

1. 创建新图层（推荐）：

   • Layers面板右键 > Create New Layer
   • 命名为"CuttingLines"并设为活动层

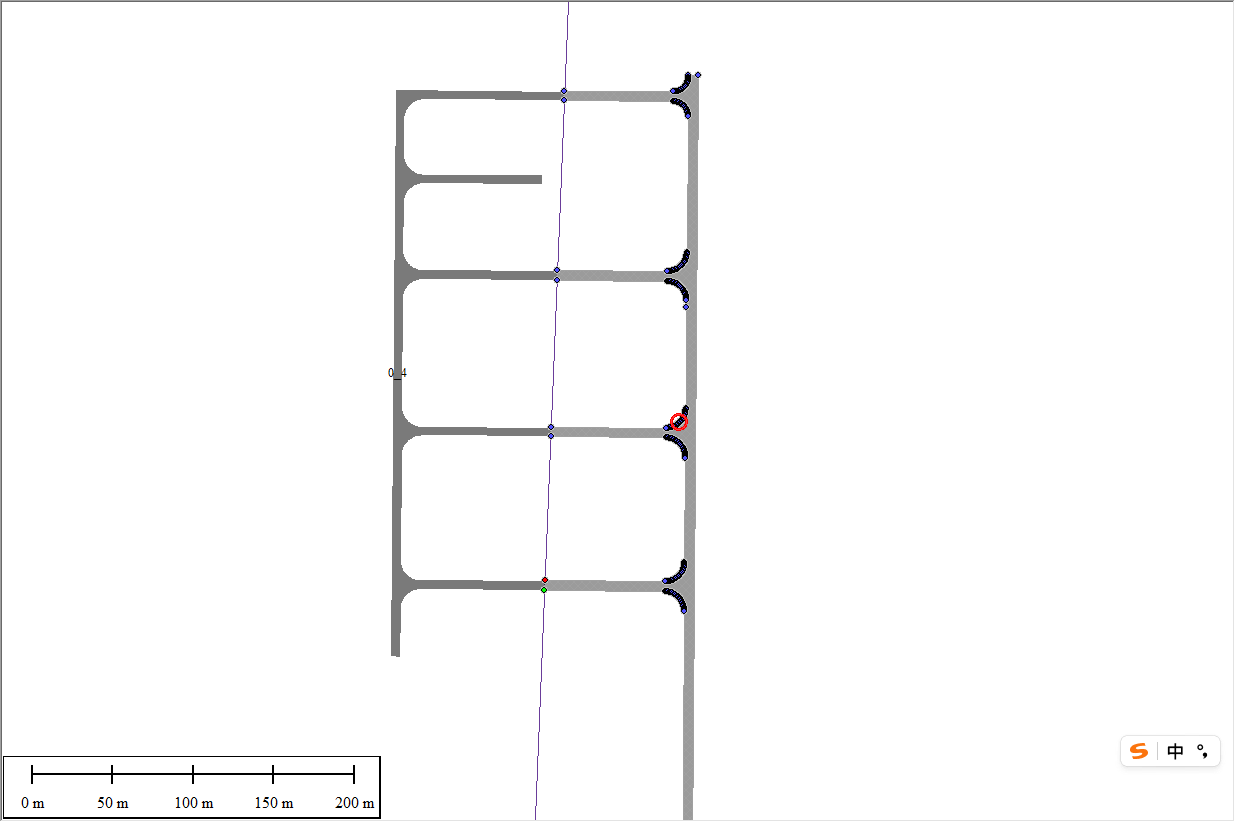

2. 绘制切割线：

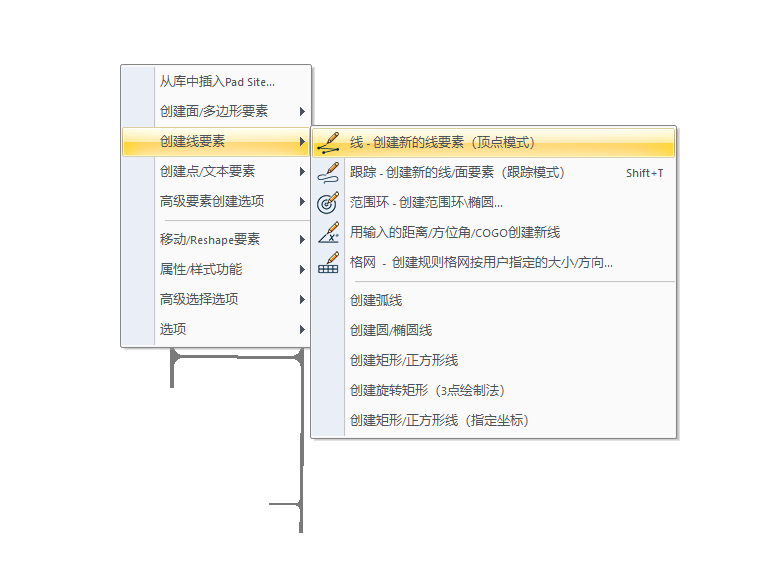

   • 右键地图 > Create New Area/Line Feature
   • 选择"Line"类型，设置合适的颜色（如亮红色）
   • 关键技巧：
     • 线段必须完全穿越待分割面
     • 建议捕捉到面边界上的特征点
     • 复杂面可分段绘制后合并（Ctrl+选择多条线 > Right-click > Combine）

3.3 精确分割操作流程

1. 选择对象：

   • 先Ctrl+点击选择面对象
   • 再Ctrl+点击选择切割线
   • 顺序不能颠倒（必须先面后线）

2. 执行分割：

   • 右键 > Advanced Feature Creation Options > Split Selected Areas with Selected Lines
   • 或使用快捷键Ctrl+Alt+S

3. 结果验证：

   • 分割后的各部分应能独立选中
   • 检查属性表确认分割结果（右键图层 > Show Attribute Table）

4. 导出配置与图新说适配

4.1 KML导出关键设置

1. 导出对话框配置：

   • File > Export > Export to KML/KMZ...
   • 关键参数：
     • Export Bounds: Selected Features Only
     • Altitude Mode: Clamp to Ground
     • 勾选"Export Attributes"

2. 样式保留技巧：

   • 在GlobalMapper中预先设置好面填充色
   • 或导出后编辑KML的
