惠普M132打印机进纸离合器故障维修指南

1. 惠普M132打印机进纸离合器故障解析

惠普M132这款由佳能代工的激光打印机，在中小型办公环境中相当常见。但使用过两三年的用户基本都会遇到一个经典故障：每次打印时，机器会莫名其妙地多吐一张空白纸，而且这张纸往往卡在出纸口一半的位置。作为一名维修过数十台同型号设备的从业者，我可以明确告诉你——这绝不是简单的卡纸问题，而是进纸离合器中的缓冲垫片老化导致的"连抽"现象。

这个故障的本质在于离合器内部的电磁铁工作原理。正常状态下，当电磁铁通电时，金属片应当被迅速吸附，带动搓纸轮完成单次进纸；断电时则依靠海绵垫片的弹性使金属片快速复位。但原厂使用的海绵垫片（厚度约0.5mm）在高温环境下会逐渐老化，表面产生粘性物质，导致金属片无法及时分离。这就好比汽车的刹车片被胶水粘住，即使松开油门踏板车轮仍在转动。

具体到故障表现上，你会观察到三个典型特征：

1. 每次打印必定多出一张空白纸
2. 第二张纸总是卡在出纸通道中途
3. 伴随"咔嗒"异响，这是离合器反复吸合的声音

通过多年维修实践，我发现这个故障在南方潮湿地区尤为常见，平均使用18-24个月就会发作。有趣的是，同一平台的惠普M130/M131机型却很少出现此问题，因为它们的离合器结构略有不同。这也解释了为什么网上关于M132的投诉特别集中。

2. 维修前的准备工作

2.1 工具与材料清单

工欲善其事必先利其器，维修这种精密设备更需要合适的工具。根据我的经验，以下工具缺一不可：

• 精密螺丝刀套装：推荐使用PH00、PH0规格的十字螺丝刀，惠普设备大量使用这两种规格。普通螺丝刀容易滑丝，一旦拧花螺丝后续拆解会非常麻烦。

• 医用镊子：直头镊和弯头镊各准备一把。在维修第二个离合器时，弯头镊能让你在狭小空间内灵活操作。我常用的是12cm长度的眼科手术镊，前端带防滑纹的那种。

• 工业酒精与棉签：用于清除残留的海绵和胶渍。注意要使用浓度95%以上的无水酒精，药店卖的75%消毒酒精含水量太高，可能导致金属部件生锈。

• 替代垫片材料：这是维修成败的关键。经过数十次实测，我总结出这些材料的优劣对比：

特别推荐拆解旧手机电池时取下的缓冲泡棉，这种材料耐高温、弹性好，是最理想的替代品。如果实在找不到，相机镜头的防震棉也是不错的选择。

2.2 安全注意事项

在拆机前有几点必须牢记：

1. 断电静置：激光打印机内部有高压组件，即使拔掉电源线，高压板上的电容仍可能存有危险电压。我的做法是拔电后静置30分钟，同时按几次电源键释放残余电量。

2. 防静电措施：秋冬季节维修时，一定要佩戴防静电手环。我曾遇到过因为静电击穿导致主板损坏的案例，维修成本直接翻倍。

3. 零件收纳：准备多个小磁吸盒分类存放螺丝。M132的螺丝有五种不同规格，混装后重新组装时会非常头疼。建议按拆解顺序编号存放。

重要提示：扫描平台排线极其脆弱！拔插时一定要捏住蓝色硬质接头部分，绝对不要直接拉扯排线。一旦排线内部的铜箔断裂，轻则报错，重则烧毁主板。

3. 详细拆解流程

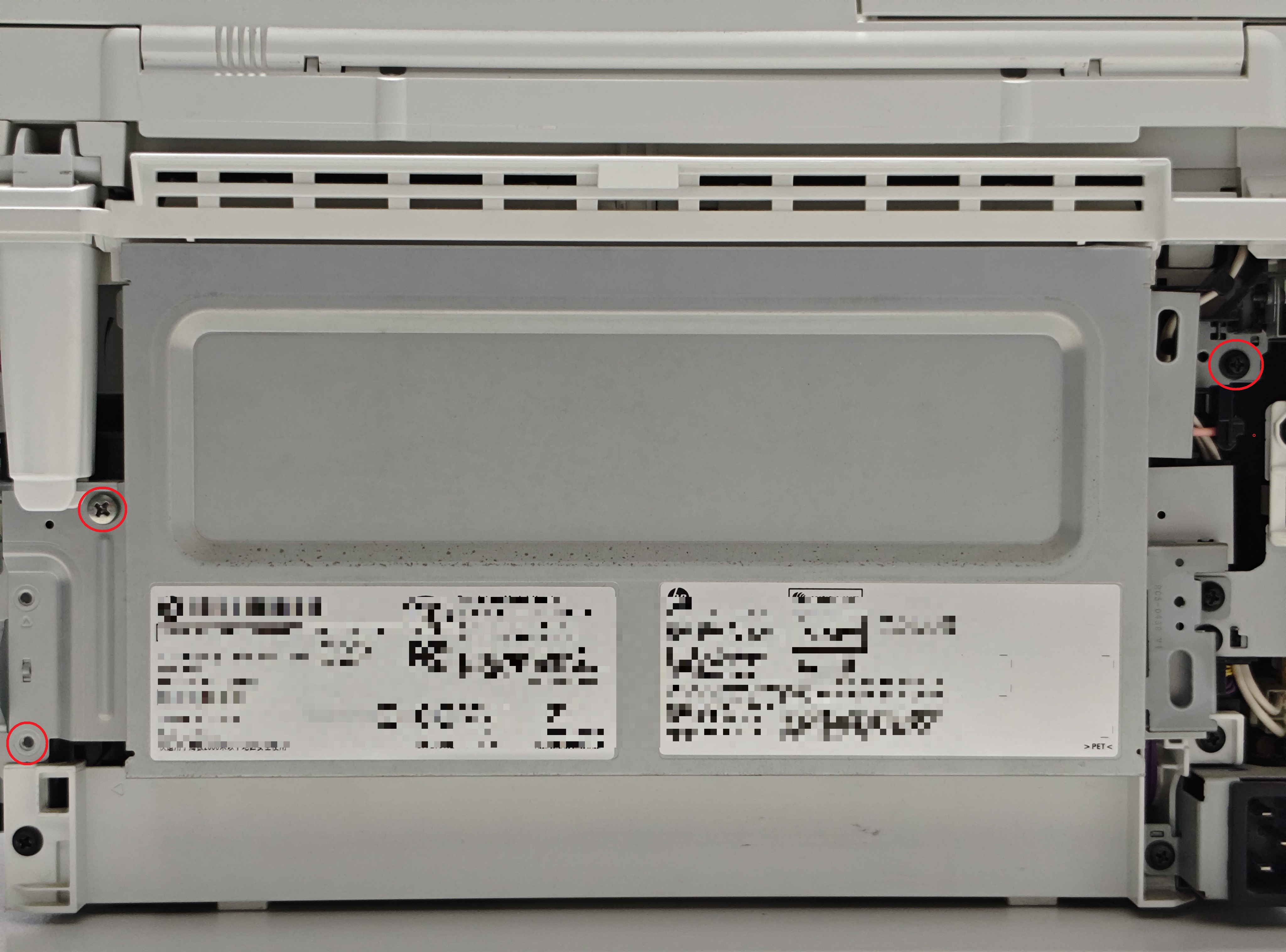

3.1 外壳拆除步骤图解

拆解M132需要遵循特定顺序，否则某些隐藏螺丝会被遗漏。以下是经过验证的高效拆解流程：

1. 左侧盖板移除

   • 将打印机倒置，找到底部两个三角形标志
   • 用指甲或塑料撬片顶开卡扣，同时向外拉盖板
   • 注意左侧盖板内部有连接地线的金属片，取下时需轻轻摇晃

2. 扫描平台分离

   • 先打开稿台玻璃，露出下方的两条扁平排线
   • 用镊子轻轻挑起排线锁扣的黑色部分（不要完全拔出）
   • 此时可以慢慢抬起扫描组件，注意后方有接地线需要断开
   • 拆下支撑杆的固定螺丝时，建议用磁吸螺丝刀防止掉落

3. 顶盖拆除技巧

   • 移除背面两颗明显可见的螺丝
   • 关键点：顶盖前方有两个隐藏卡扣，需要用撬片从内侧顶开
   • 抬起顶盖时注意右侧有电源按钮排线需要断开

4. 右侧框架拆卸

   • 卸下可见的4颗银色螺丝
   • 用平口螺丝刀轻撬框架边缘的6个塑料卡扣
   • 这个步骤需要耐心，暴力拆卸会导致卡扣断裂

3.2 关键部件定位

成功拆除外壳后，需要精准定位两个离合器：

1. 主离合器（显性）

   • 位于右侧金属挡板下方
   • 特征：直径约3cm的圆形金属部件
   • 通过两颗银色螺丝固定

2. 副离合器（隐性）

   • 藏在齿轮组最下方
   • 需要特定角度才能观察到
   • 与主离合器相比体积小约1/3

这里有个实用技巧：用手电筒以45度角照射齿轮组，在右下角会看到反光的金属片，那就是副离合器的位置。如果找不到，可以临时接通电源（注意安全！），让机器运转一下，观察哪个部件会随进纸动作移动。

4. 离合器维修实战

4.1 主离合器维修

这个离合器的维修相对简单，但有几个细节需要注意：

1. 清除旧垫片

   • 先用酒精棉软化老化海绵
   • 用美工刀片以30度角轻轻刮除
   • 特别注意金属接触面的清洁度，残留胶质会影响离合灵敏度

2. 新垫片制作

   • 理想的垫片尺寸为12mm×8mm
   • 如果使用电工胶布，建议叠加3层以达到合适厚度
   • 每层胶布之间最好呈十字交叉粘贴，增强稳定性

3. 安装技巧

   • 先测试电磁铁吸合情况：用螺丝刀轻碰金属片应能听到清脆的"咔嗒"声
   • 安装时让垫片边缘超出金属片1mm，可以防止移位
   • 暂时不要装回金属盖板，方便后续调试

4.2 副离合器维修（免拆齿轮组方案）

这是整个维修过程中最考验耐心的环节，我的独门方法是：

1. 工作位置调整

   • 将打印机右侧朝上放置
   • 用书本垫高约15度角，防止齿轮滑落
   • 拆下齿轮组盖板后立即拍照记录齿轮啮合状态

2. 精准开口

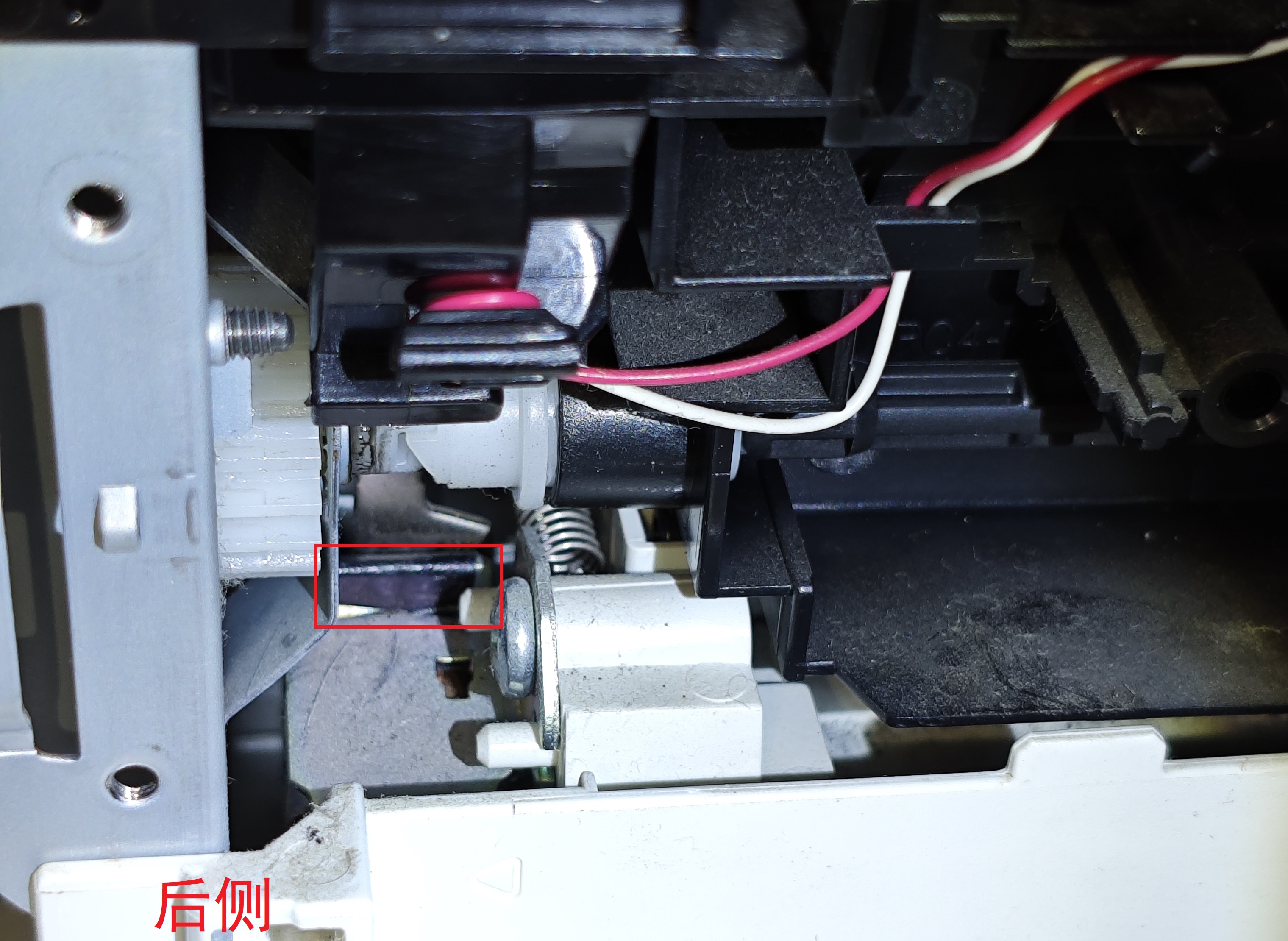

   • 在如图红框位置用刀片开一个5mm的观察窗
   • 用弯头镊伸入窗口清理残胶
   • 这个步骤可能需要重复多次，切忌用力过猛

3. 垫片植入术

   • 将预制的垫片一端粘在牙签上
   • 通过机身后方的缝隙缓慢送入
   • 用另一把镊子配合调整位置
   • 最后用钝头工具按压10秒确保粘牢

专业建议：在垫片背面预先涂少量B-7000胶水（不要用502！），可以大幅提高粘贴成功率。这种胶水具有15分钟的可调整时间，干固后仍保持弹性。

5. 装机测试与故障排查

5.1 逆向组装要点

装机时要特别注意这些易错点：

• 扫描平台排线：先对准插座再推入蓝色卡扣，听到"咔"声才算到位。我习惯在排线接口处贴一小段胶带加固。

• 齿轮组校准：装机前手动旋转主齿轮一周，检查是否有异响。如果发现阻力突然增大，说明齿轮啮合不正常。

• 螺丝规格：记住这两个关键位置：

  • 黑色螺丝：用于塑料外壳固定
  • 银色螺丝：用于金属部件固定
    装错螺丝可能导致螺纹滑牙。

5.2 常见测试异常处理

即使完美维修，测试时仍可能出现这些问题：

1. 报错"从文档进纸器中取出纸张"

   • 检查扫描平台排线是否完全插入
   • 用橡皮擦清洁排线金手指
   • 如果排线损坏，可以剪掉受损部分重新插入

2. 多张进纸问题依旧

   • 可能是垫片厚度不足，建议增加层数
   • 检查离合器线圈电阻，正常值应为180±10Ω

3. 异响问题

   • 齿轮组需要重新润滑
   • 使用白色硅脂涂抹齿轮轴心
   • 避免使用黄油或机油，会吸附灰尘

6. 维修后的保养建议

为了让维修效果更持久，建议每三个月进行一次预防性维护：

1. 清洁保养

   • 用压缩空气清洁离合器部位
   • 酒精棉擦拭电磁铁接触面

2. 耗材选择

   • 使用原装硒鼓可减少离合器工作负荷
   • 劣质碳粉容易结块，会增加进纸系统压力

3. 使用习惯

   • 避免连续大批量打印
   • 纸张不要超过纸盒容量标记
   • 潮湿季节在纸盒放防潮剂

这套维修方案我已经在近百台M132上验证过，只要垫片材料选择得当，基本可以保证2年以上的稳定使用。相比更换整个进纸单元（官方维修站报价约300元），自己动手的成本不超过5元钱，更重要的是掌握了解决这类通病的方法。
