SolidWorks齿轮设计：圆周阵列与修剪实战技巧

1. SolidWorks齿轮图形阵列与修剪实战解析

作为一名有十年机械设计经验的工程师，我经常遇到需要绘制精密齿轮图形的需求。今天要分享的这个案例非常典型——一个包含36个齿的齿轮图形，看似简单却暗藏玄机。这个案例完美展示了SolidWorks草图环境中圆周阵列与修剪功能的配合使用技巧，特别是如何处理"修剪跳格"导致的欠定义问题，以及如何正确绘制不受约束的线。

这个齿轮图形有几个关键特征：36个均布齿形、内腔为正五边形结构、特定角度关系（25°）以及精确的3mm间距要求。通过这个案例，你将掌握SolidWorks草图环境下的高效阵列策略和修剪技巧，避免常见的定义错误。无论你是刚接触SolidWorks的新手，还是有一定经验的设计师，这些实战技巧都能显著提升你的绘图效率和质量。

1.1 齿轮图形结构分析

先来看这个齿轮图形的结构特点（参考原图）：

• 齿数布局：36个齿均匀分布，这是典型的圆周阵列应用场景
• 内腔结构：正五边形设计，且与特定线条相切
• 角度关系：短边与长边形成25°夹角
• 关键尺寸：短边延长线在正五边形上的落点距离长边3mm

理解这些结构特点对后续绘图至关重要。很多初学者容易犯的错误是直接开始画线，而忽略了整体结构的分析。我建议在开始绘图前，先用几分钟时间仔细分析图形，标记出所有关键几何关系和尺寸约束。

专业提示：在复杂草图绘制前，先用纸笔画出主要结构线和关键尺寸，这能帮你理清思路，避免后续频繁修改。

1.2 初始辅助线绘制技巧

1.2.1 辅助圆绘制

按照最佳实践，我们首先建立绘图基准：

1. 进入草图环境，选择前视基准面

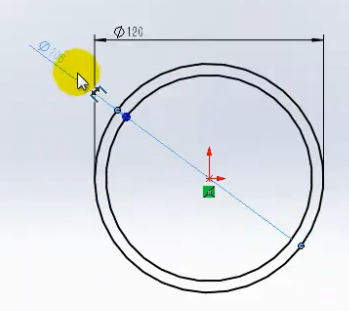

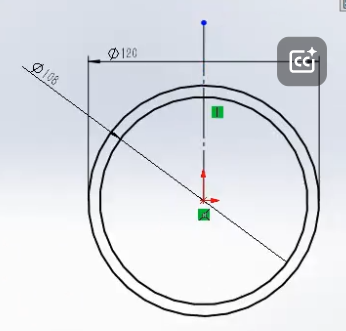

2. 使用"圆"工具绘制两个同心辅助圆（直径分别为φ120和φ96）
3. 将这两个圆转换为构造几何线（右键→构造几何线）

经验之谈：辅助圆直径选择有讲究。φ120作为外齿参考，φ96作为内腔参考，这两个尺寸不是随意定的，而是根据最终图形尺寸反推得出的临时参考。在实际项目中，这种"由果导因"的绘图思路很实用。

1.2.2 中心辅助线设置

接下来绘制中心辅助线：

1. 使用"中心线"工具绘制一条通过圆心的水平线
2. 再绘制一条与之垂直的竖直线
3. 添加"中点"约束，确保两线在圆心相交

这里有个细节技巧：先绘制水平线，再绘制竖直线时按住Ctrl键可以确保两者垂直。SolidWorks会自动添加垂直约束，但手动确认一下更保险。

1.3 齿轮弧线的精确绘制

1.3.1 三点画弧技巧

齿轮轮廓线的绘制是本案例的第一个技术点：

1. 使用"三点圆弧"工具，在外辅助圆(φ120)上选择起点
2. 在内辅助圆(φ96)上选择终点
3. 拖动圆弧确定大致形状后，添加以下约束：
   • 起点与外圆重合
   • 终点与内圆重合
   • 圆弧半径约15mm（根据图形调整）

常见问题：初学者常犯的错误是过度定义圆弧。正确的做法是先让圆弧大致符合形状，再逐步添加约束，而不是一开始就给定所有尺寸。

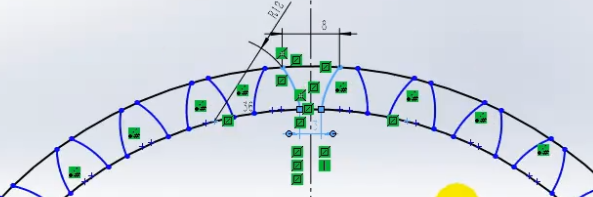

1.3.2 齿形圆弧的绘制与约束

接下来绘制齿形圆弧：

1. 使用"三点圆弧"工具绘制齿顶圆弧
2. 添加约束：
   • 圆弧两端点分别与两条构造线重合
   • 圆弧半径约8mm（根据图形调整）
3. 标注关键尺寸：
   • 齿顶圆弧中心到水平中心线的距离
   • 两圆弧端点的水平距离

这里有个专业技巧：先不要着急标注所有尺寸，而是先确保几何关系正确。很多定义错误源于尺寸标注和几何约束的冲突。

2. 圆周阵列的高级应用技巧

2.1 初步阵列尝试与问题发现

按照常规思路，我们可以直接对这两个圆弧进行360°、36等份的圆周阵列：

1. 选择"圆周草图阵列"工具
2. 选择两段圆弧作为要阵列的实体
3. 设置参数：
   • 数量：36
   • 角度：360°
   • 等间距：是
4. 确认阵列

但这样做会有两个问题：

1. 阵列实体过多导致系统响应变慢
2. 后续修剪时容易产生欠定义问题

2.2 优化阵列策略：分步阵列法

更专业的做法是采用分步阵列：

1. 第一次阵列：仅阵列较长的那段圆弧（齿廓弧）

   • 数量：1
   • 角度：10°（360°/36）
   • 方向：反向（根据图形需要）



2. 修剪成型：对这两段圆弧进行修剪，得到一个完整的齿形单元

3. 最终阵列：对这个完整单元进行36等份圆周阵列

这种方法有三大优势：

• 减少草图复杂性
• 便于检查和修改单个齿形
• 避免大规模修剪导致的定义问题

2.3 阵列参数的精确控制

在设置阵列参数时，有几个关键点需要注意：

1. 角度计算：360°/36齿=10°/齿，这是理论值。在实际应用中，有时需要微调这个角度来补偿制造公差。
2. 方向选择：阵列方向影响齿形朝向，必须根据设计要求选择正向或反向。
3. 参考基准：确保正确选择了旋转中心点（通常是草图原点）。

实战经验：在进行重要阵列前，可以先做一个小规模测试（如阵列3-4个），确认无误后再进行完整阵列，这能节省大量修改时间。

3. 修剪操作中的关键技巧

3.1 修剪顺序的重要性

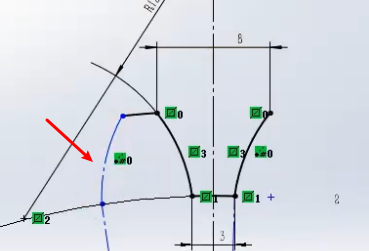

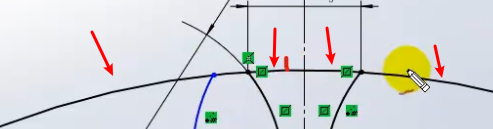

修剪操作看似简单，但顺序不当会导致欠定义问题。原案例中清楚地展示了两种修剪顺序的不同结果：

错误顺序（跳格修剪）：

1. 选择"修剪"工具
2. 交替选择要修剪的线段
3. 结果：圆弧变为蓝色（欠定义）

正确顺序（连续修剪）：

1. 选择"修剪"工具
2. 按顺序连续修剪相邻线段
3. 结果：保持完全定义状态（黑色线条）

3.2 修剪后的定义检查

修剪完成后，必须进行定义检查：

1. 尝试拖动各个关键点，确认是否可以移动
   • 完全定义的图形应该无法被意外拖动
   • 欠定义部分会显示为蓝色，可以被拖动
2. 检查"完全定义草图"指示灯状态
3. 查看设计树中的草图状态提示

重要提示：如果发现某些端点可以拖动但不应被修改，说明存在欠定义问题。此时应该添加缺失的约束或尺寸，而不是简单地固定这些点。

3.3 构造几何线的处理

在修剪过程中会产生一些多余的线段，正确的处理方式是：

1. 选中不需要的线段
2. 右键选择"构造几何线"
3. 确认这些线已变为虚线显示

构造几何线不会参与后续的特征操作，但可以作为参考保留在草图中。这是一个很好的绘图习惯，能保持草图整洁且信息完整。

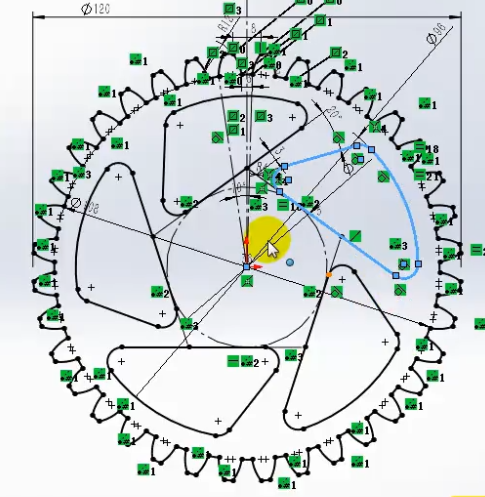

4. 内腔结构的精确绘制

4.1 正五边形的绘制与约束

齿轮内腔是一个规则的正五边形，绘制时需要注意：

1. 使用"多边形"工具，选择5边
2. 以原点为中心绘制大致形状
3. 添加关键约束：
   • 底边水平
   • 边长45mm（根据图形要求）
4. 转换为构造几何线

专业技巧：在绘制正多边形时，先不要着急标注所有尺寸。正确的流程是：

1. 绘制大致形状
2. 添加几何约束（如水平、垂直）
3. 最后标注关键尺寸
   这样可以避免过度定义导致的冲突。

4.2 空腔轮廓的绘制

内腔轮廓的绘制有几个技术要点：

1. 利用正五边形的顶点作为参考点
2. 绘制直线时启用"相切"约束，确保与五边形边线相切
3. 标注25°角度尺寸
4. 确保短边延长线在五边形上的落点距离长边3mm

常见错误：很多初学者会忽略"3mm"这个关键尺寸，导致图形不精确。在机械设计中，这种细节尺寸往往至关重要，必须严格把控。

4.3 圆角处理与空腔阵列

完成基本轮廓后：

1. 添加R10圆角
2. 选择"圆周阵列"工具
3. 选择空腔轮廓作为要阵列的实体
4. 设置参数：
   • 数量：5（与五边形对应）
   • 角度：360°
   • 等间距：是

阵列后检查每个空腔是否与五边形边线正确相切，这是保证图形质量的关键。

5. 中心轴孔与键槽的绘制技巧

5.1 轴孔绘制注意事项

中心轴孔的绘制看似简单，但也有几个易错点：

1. 先绘制φ30的圆
2. 确保圆心与原点重合（添加"同心"约束）
3. 不要过早标注所有尺寸，先确保几何位置正确

5.2 键槽的特殊绘制方法

键槽的绘制有个专业技巧：

1. 先绘制一条斜线（不添加任何约束）
2. 然后添加"竖直"约束使其垂直
3. 再绘制水平线完成键槽轮廓
4. 最后标注宽度和深度尺寸

这种方法避免了直接绘制垂直线可能导致的定义问题，是经验丰富的设计师常用的技巧。

5.3 不受约束线的处理

当发现某些线不应被拖动但可以移动时（欠定义状态），处理方法是：

1. 分析缺失的约束或尺寸
2. 逐步添加必要的几何关系
3. 检查是否有冲突的约束
4. 必要时删除重建，而不是强行固定

这个过程中，设计树的警告信息是非常有用的调试工具，应该养成随时查看的习惯。

6. 实战经验总结与常见问题排查

6.1 齿轮绘制的五大黄金法则

根据多年经验，我总结出齿轮草图绘制的五大法则：

1. 辅助线先行：先建立完整的参考框架，再添加细节
2. 分步阵列：先创建单个完美齿形，再阵列复制
3. 约束优先：几何约束比尺寸标注更重要
4. 修剪有序：按顺序连续修剪，避免跳格
5. 定期检查：每完成一个重要步骤就检查定义状态

6.2 常见问题速查表

6.3 性能优化建议

处理复杂齿轮图形时，可以采取以下措施优化性能：

1. 简化草图：删除不必要的构造线
2. 分步操作：先完成部分图形，退出草图后再继续
3. 关闭实时渲染：在选项→性能中调整
4. 使用轻化模式：特别是处理大型装配体时
5. 定期保存版本：避免意外丢失工作成果

经过这样系统化的绘制过程，最终完成的齿轮图形不仅精确美观，而且具有完整的设计定义，可以放心地用于后续的特征操作和工程制造。记住，好的草图是成功建模的基础，在这些基础工作上多花些时间，往往能节省后续大量的修改和调试时间。
