Kingscada工业监控系统日报表与趋势曲线开发指南

1. 工业监控系统日报表与趋势曲线开发实战

最近接手了一个工业监控系统的升级项目，甲方明确要求实现产线数据的自动化日报生成功能。经过技术评估，我发现直接使用Kingscada自带的HistData历史数据库就能完美满足需求，完全不需要引入第三方数据库。下面就以电机温度变量(MotorTemp)为例，详细介绍如何在Kingscada中实现日报表和趋势曲线的开发。

提示：虽然示例使用电机温度变量，但文中介绍的方法适用于Kingscada中任何需要记录的过程变量，包括压力、流量、转速等各类工业参数。

2. 历史数据记录配置

2.1 变量选择与记录设置

首先需要在开发环境中配置需要记录的过程变量。在Kingscada工程管理器中：

1. 右键点击"历史数据"节点选择"属性"
2. 在弹出的配置对话框中切换到"变量"选项卡
3. 从左侧变量树中找到MotorTemp变量并勾选
4. 设置记录周期为1分钟（对于温度这类变化较慢的参数完全足够）

vb复制' 也可以通过脚本动态添加历史记录变量
Sub AddHistorianTag()
    Historian.AddTag "MotorTemp", 60  ' 变量名, 记录间隔(秒)
End Sub

2.2 历史数据验证

配置完成后，可以通过HistDataViewer工具实时查看记录的数据：

1. 从Kingscada开始菜单打开HistDataViewer
2. 选择对应的工程数据库
3. 输入查询条件：变量名、时间范围等
4. 查看返回的数据表格，确认记录是否正常

注意：如果查询不到数据，请检查历史数据服务是否启动，以及磁盘权限是否配置正确。

3. 日报表开发实战

3.1 基础SQL查询设计

日报表的核心是通过SQL查询获取指定时间范围内的统计值：

sql复制SELECT
    MIN(Value) AS 最低温度,
    MAX(Value) AS 最高温度,
    AVG(Value) AS 平均温度
FROM History
WHERE TagName='MotorTemp'
AND DateTime BETWEEN '2023-07-20 00:00:00' AND '2023-07-20 23:59:59'

关键点说明：

• BETWEEN子句定义了查询的时间范围（一整天）
• 使用聚合函数获取最小值、最大值和平均值
• 字段使用中文别名方便报表显示

3.2 动态时间参数处理

实际应用中需要自动获取当天日期，而不是硬编码：

vb复制Function GetDailyReportSQL()
    Dim today
    today = FormatDateTime(Now, vbShortDate)

    GetDailyReportSQL = "SELECT MIN(Value), MAX(Value), AVG(Value) " & _
                       "FROM History WHERE TagName='MotorTemp' " & _
                       "AND DateTime BETWEEN '" & today & " 00:00:00' " & _
                       "AND '" & today & " 23:59:59'"
End Function

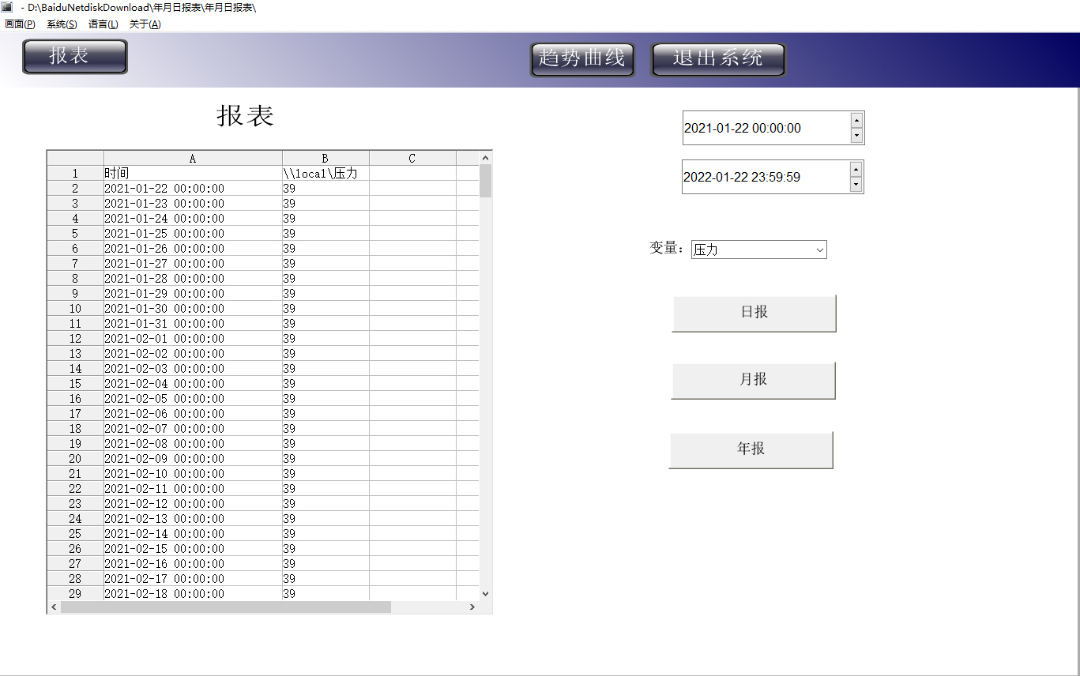

3.3 报表可视化优化

查询结果可以直接绑定到表格控件，并通过条件格式增强可读性：

1. 在画面中插入DataGrid控件
2. 设置数据源为上述SQL查询
3. 添加条件格式规则：
   • 温度>85℃时显示红色背景
   • 温度<30℃时显示蓝色背景
4. 添加刷新按钮，设置合适的刷新间隔（如10分钟）

vb复制Sub SetConditionalFormatting()
    With DataGrid1
        .Columns("Value").FormatCondition.Type = 2  ' 单元格值
        .Columns("Value").FormatCondition.Operator = 1  ' 大于
        .Columns("Value").FormatCondition.Formula1 = "85"
        .Columns("Value").FormatCondition.BackColor = RGB(255,200,200)
    End With
End Sub

4. 趋势曲线开发技巧

4.1 基本趋势曲线实现

在Kingscada中实现趋势曲线非常简单：

1. 从工具箱拖拽"历史趋势"控件到画面
2. 设置基本属性：标题、坐标轴、时间范围等
3. 通过脚本动态添加曲线：

vb复制Sub OnClick()
    With HistorianTrend1
        .AddPen "MotorTemp", RGB(255,0,0), 2  ' 变量名, 颜色, 线宽
        .TimeRange = "24h"  ' 显示24小时数据
        .ValueAxis.AutoScale = True  ' 自动缩放Y轴
    End With
End Sub

4.2 性能优化方案

当需要显示多条曲线时，需要注意性能问题：

1. 数据压缩：在曲线属性中勾选"自动压缩"，减少渲染数据点
2. 动态加载：通过ComboBox让用户选择需要显示的变量
3. 分段加载：对于长时间范围数据，考虑分时段加载

vb复制Sub LoadSelectedCurves()
    HistorianTrend1.ClearPens  ' 清除所有曲线

    For Each item In ComboBox1.Items
        If item.Selected Then
            HistorianTrend1.AddPen item.Value, GetRandomColor(), 1
        End If
    Next

    HistorianTrend1.Refresh
End Sub

4.3 高级交互功能

增强趋势曲线的实用性：

1. 游标读数：启用游标显示具体时间点的数值
2. 缩放控制：添加放大/缩小/平移按钮
3. 打印导出：实现曲线图片导出功能

vb复制Sub SetupTrendInteraction()
    With HistorianTrend1
        .Cursor.Visible = True
        .Cursor.Style = 2  ' 十字游标
        .Toolbar.Visible = True  ' 显示内置工具栏
    End With
End Sub

5. 运维与故障排查

5.1 常见问题解决方案

1. 数据记录中断

   • 检查磁盘空间（设置自动监控脚本）
   • 确认历史数据服务运行状态
   • 验证数据库连接配置

2. 查询性能低下

   • 为DateTime字段创建索引
   • 避免查询过大时间范围
   • 考虑使用数据归档策略

3. 时区不一致问题

   • 统一服务器和客户端的时区设置
   • 在SQL查询中显式转换时区

vb复制' 磁盘空间监控脚本示例
Sub CheckDiskSpace()
    Dim fso, drive, freeSpaceGB
    Set fso = CreateObject("Scripting.FileSystemObject")
    Set drive = fso.GetDrive("C:")

    freeSpaceGB = drive.FreeSpace / (1024^3)

    If freeSpaceGB < 5 Then  ' 小于5GB时报警
        Alarm.Add "DiskSpaceLow", "历史数据磁盘空间不足!", 2
    End If
End Sub

5.2 性能监控与优化

建议实施的监控措施：

1. 定期检查历史数据库大小
2. 监控数据记录延迟情况
3. 记录查询响应时间，优化慢查询
4. 设置自动清理旧数据的策略

sql复制-- 数据归档脚本示例
-- 将3个月前的数据移动到归档表
INSERT INTO HistoryArchive
SELECT * FROM History
WHERE DateTime < DATEADD(month, -3, GETDATE())

-- 然后从主表删除
DELETE FROM History
WHERE DateTime < DATEADD(month, -3, GETDATE())

6. 项目扩展思路

在实际项目中，可以进一步扩展此方案：

1. 多变量综合分析：在日报中增加变量间的关联分析
2. 异常检测：基于历史数据实现简单的异常预警
3. 移动端访问：通过Web服务提供报表移动访问
4. 自动生成报告：定时生成PDF报告并邮件发送

vb复制' 自动生成并发送日报表示例
Sub SendDailyReport()
    GenerateReport  ' 生成报表文件
    SendEmail "dailyreport@company.com", "设备日报表", _
              "附件为今日设备运行报告", "DailyReport.pdf"
End Sub

通过这个项目，我发现Kingscada内置的历史数据功能其实非常强大，完全能够满足大多数工业监控场景的需求。关键在于合理设计数据记录策略和优化查询方式。对于更复杂的分析需求，可以考虑定期将数据导出到专业分析工具进行处理，而不是试图在SCADA系统中实现所有功能。
