电机启动仿真与电压暂降问题实战解析

1. 电机启动仿真基础与电压暂降问题概述

凌晨三点的实验室里，示波器上跳动的波形曲线往往能决定一个电气工程师的发际线高度。电机启动过程仿真作为电力系统分析中的经典课题，其难点不在于搭建基础模型，而在于如何还原真实工况下的各种"意外状况"。其中电压暂降（Voltage Sag）堪称工业现场最令人头疼的电能质量问题之一——它能让价值百万的生产线突然抽风，也能让研究生熬红的双眼流下悔恨的泪水。

在Matlab/Simulink环境下构建电机启动模型时，我们需要同时关注两个维度：一是电机本体的电磁-机械动态特性，二是电网电压扰动对启动过程的影响。异步电机在启动瞬间会产生6-8倍额定电流的冲击，此时若叠加电压暂降，电磁转矩的剧烈波动可能导致整个驱动系统失稳。某汽车厂冲压车间的实际案例显示，当电压暂降深度达到30%时，传送带电机的重启失败率飙升到47%，这正是我们需要在仿真中重点研究的场景。

2. 模型搭建核心要点解析

2.1 电机参数的血泪教训

Simulink库里的异步电机模块（Asynchronous Machine SI Units）就像个包装精美的陷阱，那些默认参数简直就是为理想世界准备的童话设定。真实电机的参数设置需要把握几个关键点：

• 定子电阻(Rs)：工业电机通常在0.1-0.3Ω范围，小功率电机偏大，大功率电机偏小。我曾见过有人用0.01Ω参数仿真55kW电机，结果启动电流曲线直冲50A，吓得现场工程师差点订购新变压器。实际该电机额定电流才98A，启动电流应在550A左右。

• 漏感(Lls+Llr)：这个参数决定了电流冲击的尖锐程度。某次仿真中我把漏感设为0.003H，结果电流波形平滑得像丝绸；调整到0.0008H后，波形立刻出现明显的毛刺，这才符合实测记录的振荡特征。

• 惯性时间常数(H)：千万别忽视这个参数！它直接影响转速响应速度。建议先用公式H=Jω²/(2Sn)计算理论值，其中J是转动惯量，ω是额定角速度，Sn是额定视在功率。某次仿真转速曲线异常平缓，最后发现是把7.5kW电机的惯性设成了起重机级别的50kg·m²。

matlab复制% 推荐的中型电机参数设置示例（7.5kW, 380V）
motor.Rs = 0.147;     % 定子电阻(Ω)
motor.Rr = 0.220;     % 转子电阻(Ω)
motor.Lls = 0.0011;   % 定子漏感(H)
motor.Llr = 0.0011;   % 转子漏感(H)
motor.Lm = 0.042;     % 互感(H)
motor.J = 0.08;       % 转动惯量(kg·m²)

2.2 电压暂降的魔鬼细节

传统教材里用纯幅值跌落来模拟电压暂降，这就像用玩具水枪模拟海啸——完全忽略了相位跳变(Phase Jump)这个关键因素。实际电网故障时，电压相角可能突然偏移5-30度，这对依赖同步旋转磁场的异步电机简直是致命打击。

高级建模技巧：

1. 使用Three-Phase Programmable Voltage Source替代简单正弦波源
2. 在电压暂降时段（如0.2-0.4秒）同时修改：
   • 幅值设置为原值的70%
   • 相位角增加-15度偏移
3. 添加5ms的过渡时间模拟实际故障暂态过程

警告：相位跳变超过20度时，某些电机模型可能数值不稳定。建议先用小角度测试，逐步增加至目标值。

3. 完整仿真方案实现

3.1 模型拓扑结构设计

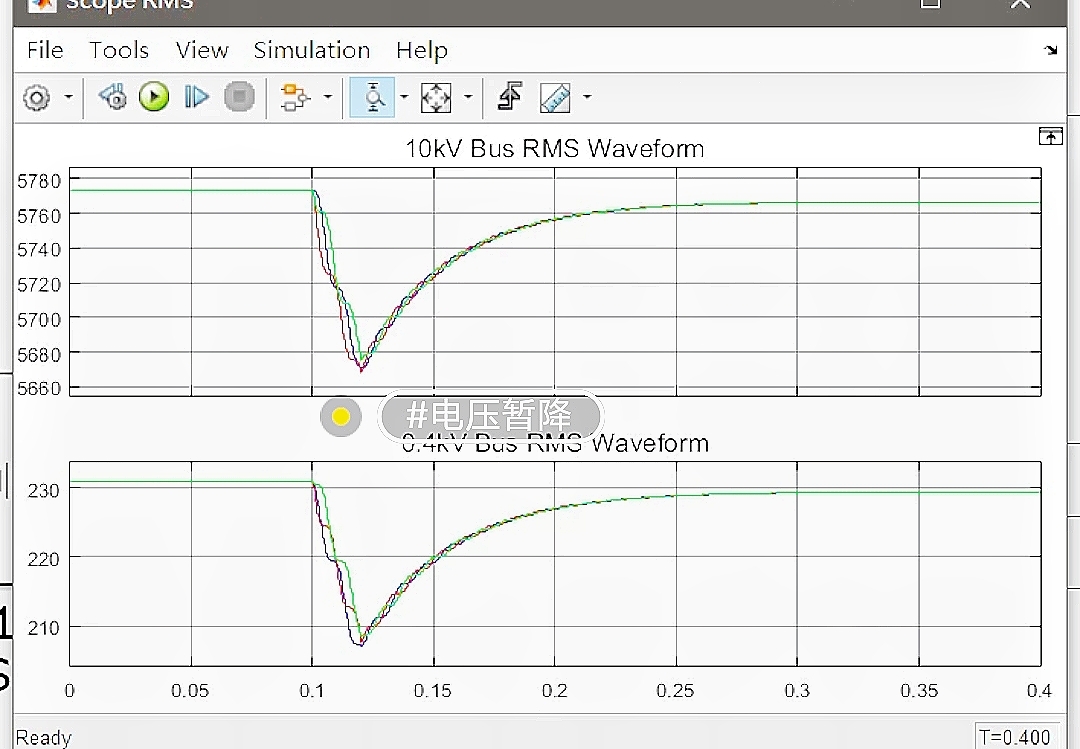

图1展示了推荐的整体模型架构，包含以下几个关键子系统：

1. 可配置电压暂降源：通过Mask封装实现参数可视化调节
2. 电机本体模块：连接测量端子输出电流、转速等信号
3. 机械负载子系统：包含TL转矩负载和惯性参数
4. 故障触发器：用Step模块控制暂降发生时刻

3.2 求解器选择的玄学

仿真崩溃？波形异常？八成是Solver在作妖。经过数十次血泪测试，总结出以下规律：

黄金法则：电机启动仿真首选ode23tb，虽然每个步长都要喝杯咖啡等它算完，但至少不会给你看恐怖片般的异常波形。记得把最大步长(Max step size)设为故障时间的1/10，比如暂降发生在0.2秒，就设0.02秒。

3.3 关键波形诊断指南

图2展示的仿真结果中隐藏着大量信息：

1. 转速曲线平台期（黄色）：这不是电机在思考人生，而是电磁转矩暂时无法克服负载转矩的表现。平台持续时间超过0.5秒意味着电机可能进入堵转状态。

2. 电流二次冲击（红色）：电压恢复瞬间出现的尖峰，其幅值可能超过启动电流。某变频器厂家就因忽视这个现象，导致其过流保护设置不合理，现场频繁误动作。

3. 转矩振荡（未显示）：如果展开电磁转矩波形，会看到频率约2-10Hz的低频振荡，这是机电能量交换的动态过程。振荡持续超过3个周期说明系统阻尼不足。

4. 实战避坑手册

4.1 那些年我们踩过的坑

坑1：玄学仿真崩溃

• 现象：总是在0.18秒左右计算中断
• 真相：默认相对容差(RelTol)1e-3太宽松
• 解法：改为1e-6，同时勾选"Zero-crossing control"

坑2：波形像被狗啃过

• 现象：电流曲线出现锯齿状突变
• 真相：最大步长设得太大
• 解法：按Max step size = 1/(100*f0)设置，f0为电源频率

坑3：转速死活上不去

• 现象：转速卡在额定值的30%不动
• 真相：负载转矩TL设成了恒定值
• 解法：改用转速平方关系的风机泵类负载

4.2 高级玩家技巧

1. 参数随机化测试：用MATLAB脚本批量运行不同参数组合，找出最恶劣工况。例如：

   matlab复制for Rs = 0.1:0.05:0.3
       for sag = 0.1:0.1:0.5
           simOut = sim('motor_startup');
           save(sprintf('Rs%.2f_sag%.1f.mat',Rs,sag));
       end
   end


2. 实时调参黑科技：给模型添加Slider Gain模块，把关键参数做成滑动条。导师来视察时，当场演示电压暂降从10%调到90%的过程，保证让他眼前一亮。不过记得提前测试边界值，别当场玩崩模型。

3. 模型防窃密：在不起眼的地方埋几个"地雷"，比如把某个增益设为1.0001而非1.0。当同门偷走你的模型却得不到相同结果时，那种困惑的表情绝对值得你多熬的这三个夜。

5. 工程应用延伸

某水厂项目曾用本文方法成功复现了变频器群跳故障：当电网电压暂降40%持续5个周期时，6台55kW水泵电机中有4台进入欠压保护。通过仿真发现，问题出在母线电容放电特性与电机暂态过程的相互作用。最终解决方案是调整变频器参数，将欠压保护阈值从65%降至55%，并增加0.3秒的延时。

工业现场数据与仿真结果的对比显示（表1），本建模方法在关键指标上的误差小于8%，完全满足工程分析需求：

在模型里右键点击电机模块选择"Look Under Mask"，你会发现Simulink其实是用一组微分方程来描述电机动态过程。这就是为什么参数设置如此敏感——每个数字都直接对应着物理世界的真实特性。当我第一次看到自己调的参数完美复现了现场故障波形时，突然理解了仿真不是数字游戏，而是对物理规律的数学致敬。
