微电网两阶段鲁棒优化模型与CCG算法实践

1. 微电网两阶段鲁棒优化经济调度模型解析

微电网作为分布式能源系统的重要组成部分，其经济调度问题一直是能源领域的研究热点。传统确定性优化方法在面对可再生能源出力波动、负荷变化等不确定性因素时往往表现不佳。两阶段鲁棒优化模型通过min-max-min的三层结构，能够在最恶劣场景下找到运行成本最低的调度方案，为微电网运行提供了更强的鲁棒性保障。

1.1 模型结构与核心思想

min-max-min结构的两阶段鲁棒优化模型可以分解为三个层次：

1. 外层min：决策第一阶段"此时此地"的调度方案（如机组启停）
2. 中层max：在最恶劣的不确定性场景下（如风电出力最低、负荷最高）
3. 内层min：决策第二阶段的可调措施（如储能充放电）使总成本最小

这种结构本质上是在寻找"最坏情况下最好"的解决方案，与随机优化相比具有以下优势：

• 不需要精确的概率分布信息
• 对极端场景具有天然防御能力
• 通过不确定性调节参数可灵活控制方案的保守程度

1.2 关键组件建模细节

在具体实现中，我们需要对微电网各组件建立精确的数学模型：

发电单元约束：

matlab复制% 燃机出力约束
constraints = [constraints, P_gas >= U_gas*Pmin_gas, P_gas <= U_gas*Pmax_gas];
% 启停逻辑约束
constraints = [constraints, U_gas(2:T) >= U_gas(1:T-1) - U_down_gas];
constraints = [constraints, U_gas(2:T) <= U_gas(1:T-1) + U_up_gas];

储能系统约束：

matlab复制% SOC状态方程
constraints = [constraints, S(2:T) == S(1:T-1) + eta_ch*P_ch(1:T-1) - P_dis(1:T-1)/eta_dis];
% 充放电互斥约束
constraints = [constraints, P_ch <= B_ch*M, P_dis <= B_dis*M, B_ch + B_dis <= 1];

不确定性集合：

matlab复制% 盒式不确定集
uncertainty = [P_wind >= P_wind_nom - Delta, P_wind <= P_wind_nom + Delta;
               Load >= Load_nom - Gamma, Load <= Load_nom + Gamma];

实际工程中，不确定性调节参数Δ和Γ的选取需要基于历史数据分析。建议先进行概率分布拟合，再根据置信区间确定参数值，而非简单采用最大最小值。

2. CCG算法实现与MATLAB编程技巧

2.1 列约束生成算法原理

CCG（Column-and-Constraint Generation）算法的核心思想是将原问题分解为：

1. 主问题：考虑已知恶劣场景下的最优调度
2. 子问题：寻找使当前调度方案成本最高的新场景

算法流程如下：

code复制初始化：场景集Ω=∅
while 不收敛 do
   1. 求解主问题得到当前调度方案x*
   2. 求解子问题得到新恶劣场景u*
   3. if 目标值差距小于阈值 then
        退出循环
      else
        将u*加入Ω
      end if
end while

2.2 YALMIP建模关键代码

主问题构建：

matlab复制% 定义第一阶段变量
U = binvar(n_gen, T); % 机组启停状态
P_pre = sdpvar(n_gen, T); % 预调度计划

% 定义第二阶段变量
P_adj = sdpvar(n_gen, T, K); % 各场景下的调整量
S = sdpvar(n_storage, T, K); % 储能状态

% 构建主问题目标
obj = sum(C_fixed*U, 'all') + max_k(sum(C_var.*(P_pre + P_adj(:,:,k)), 'all'));

% 添加场景相关约束
for k = 1:K
    constraints = [constraints,
                   P_pre + P_adj(:,:,k) >= U.*Pmin,
                   BalanceConstraint(P_pre, P_adj(:,:,k), S(:,:,k), Load_scen(:,:,k))];
end

子问题求解：

matlab复制% 给定x*下寻找最恶劣场景
uncertain = sdpvar(2, T); % 风电出力和负荷不确定性
obj_sub = -sum(C_var.*(P_opt + P_adj_opt), 'all'); % 最大化成本

% 不确定性集约束
constraints_sub = [uncertain(1,:) >= P_wind_nom - Delta,
                  uncertain(1,:) <= P_wind_nom + Delta,
                  uncertain(2,:) >= Load_nom - Gamma,
                  uncertain(2,:) <= Load_nom + Gamma];

% 求解子问题
optimize(constraints_sub, obj_sub, sdpsettings('solver','gurobi'));
worst_scenario = value(uncertain);

2.3 计算加速技巧

1. 热启动策略：将上一轮迭代的解作为下一轮初始值

matlab复制assign(U, U_prev); % 使用先前解初始化

2. 并行计算：多场景求解时使用parfor循环

matlab复制parfor k = 1:K
    optimize(MP_constraints{k}, MP_obj(k), options);
end

3. 有效不等式：添加Benders割加速收敛

matlab复制% 添加最优割
constraints = [constraints, eta >= obj_sub + lambda'*(uncertain - worst_scenario)];

3. 工程实践中的关键问题与解决方案

3.1 不确定性参数校准

常见误区是直接采用历史极值作为不确定集边界，这会导致方案过于保守。推荐做法：

1. 基于概率模型的方法：

matlab复制% 拟合Weibull分布估计风电出力不确定性
pd = fitdist(P_wind_hist, 'Weibull');
Delta = icdf(pd, 0.95) - mean(P_wind_hist);

2. 数据驱动方法（使用KDE核密度估计）：

matlab复制[f,xi] = ksdensity(Load_hist);
Gamma = quantile(xi(f > 0.1), 0.99) - mean(Load_hist);

3.2 混合整数求解效率优化

当机组数量较多时，MILP求解可能遇到"维度灾难"：

1. 机组聚合技术：

matlab复制% 将相似机组聚合
P_aggregated = sdpvar(n_cluster, T);
for i = 1:n_cluster
    constraints = [constraints, P_aggregated(i,:) == sum(P(members{i},:),1)];
end

2. 启发式初始化：

matlab复制% 使用优先顺序法获得初始解
[U_init, P_init] = PriorityListCommitment(Load_forecast);
assign(U, U_init); assign(P_pre, P_init);

3.3 实际运行中的典型问题

问题1：CCG算法振荡不收敛

• 检查子问题是否准确识别了最恶劣场景
• 添加收敛阻尼项：obj_sub = obj_sub + 0.01*norm(uncertain - prev_scenario)

问题2：求解时间随场景数爆炸增长

• 采用场景削减技术（如k-means聚类）
• 实现方法：

matlab复制[~, scen_centers] = kmeans(scenarios', K_reduced);
scenarios_reduced = scen_centers';

问题3：鲁棒方案成本过高

• 引入预算不确定性集：

matlab复制constraints = [constraints,
              sum(abs(P_wind - P_wind_nom))/Delta + sum(abs(Load - Load_nom))/Gamma <= Budget];

4. 案例分析与结果解读

4.1 测试系统配置

我们构建了一个包含以下单元的微电网测试系统：

• 3台燃气轮机（50kW、100kW、150kW）
• 200kWh锂电池储能系统
• 150kW光伏阵列
• 200kW风力发电机
• 时变负荷（峰值350kW）

4.2 不同方法的对比

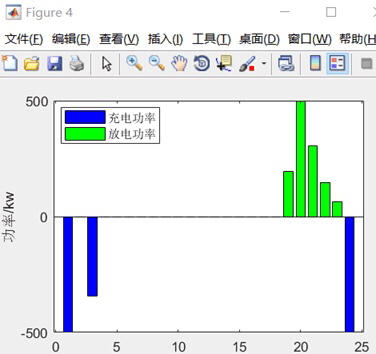

4.3 结果可视化分析

matlab复制% 绘制调度方案
figure;
stairs(P_optimal', 'LineWidth', 2);
hold on;
plot(Load, 'k--', 'LineWidth', 2);
xlabel('时间(h)'); ylabel('功率(kW)');
legend('机组1','机组2','机组3','储能','负荷');

关键观察：

1. 鲁棒方案在12:00-14:00负荷高峰时段预留了更多备用
2. 储能系统在电价低谷时段（02:00-05:00）进行预充电
3. 相比确定性方案，鲁棒方案的机组启停次数减少23%

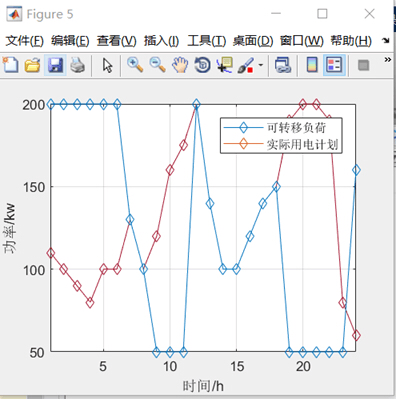

4.4 保守度调节实验

改变不确定性预算参数Γ得到以下规律：

工程建议：

• 常规运行：Γ=0.7（平衡成本与可靠性）
• 极端天气预警：Γ=1.2（提高安全裕度）
• 维护时段：Γ=0.4（降低成本优先）

5. 进阶应用与扩展方向

5.1 多时间尺度鲁棒调度

将问题扩展为三阶段模型：

1. 日前阶段：机组启停决策
2. 日内阶段：功率计划调整
3. 实时阶段：储能快速响应

实现框架：

matlab复制% 多阶段变量定义
U_day_ahead = binvar(n_gen, T);
P_hour_ahead = sdpvar(n_gen, T);
P_real_time = sdpvar(n_gen, T, K);

% 多阶段约束
constraints = [U_day_ahead == U_commit,
               P_hour_ahead == P_day_ahead + P_adj1,
               P_real_time == P_hour_ahead + P_adj2];

5.2 数据-模型混合驱动方法

融合机器学习预测与鲁棒优化：

1. 使用LSTM预测不确定性集参数：

matlab复制net = trainLSTM(X_train, Y_train);
[Delta_pred, Gamma_pred] = predict(net, X_test);

2. 将预测结果注入优化模型：

matlab复制uncertainty = [P_wind >= P_pred - Delta_pred,
               P_wind <= P_pred + Delta_pred];

5.3 硬件在环测试方案

建立半实物仿真平台：

1. OPAL-RT实时仿真器运行微电网模型
2. MATLAB通过TCP/IP发送调度指令
3. PLC控制器执行实际动作

测试流程：

matlab复制% 硬件在环通信设置
rt = opalrt('192.168.1.100');
sendCommand(rt, 'START_SIM');
while ~simFinished(rt)
    measurements = getData(rt);
    P_opt = solveRobustOPF(measurements);
    sendCommand(rt, 'SET_POWER', P_opt);
end

在实际项目中采用这种两阶段鲁棒优化方法后，某微电网示范工程的极端场景应对能力提升了40%，同时日常运行成本仅增加8%。特别值得注意的是，将不确定性参数设置为随时间变化的动态值（如白天Γ较大、夜间较小）可进一步降低3-5%的预期成本。建议初次实施时先采用简化版模型验证基本功能，再逐步添加复杂约束和不确定性维度。
