Cohesive单元在有限元分析中的应用与优化

1. Cohesive单元基础与工程应用场景

Cohesive单元（粘聚单元）是有限元分析中模拟界面失效行为的特殊单元类型，其核心原理源于Barenblatt提出的内聚力模型理论。不同于传统连续体单元，它通过在相邻实体单元间插入零厚度界面来模拟材料分离过程。我在复合材料分层分析项目中首次接触这种单元时，曾被其"零厚度却有物理响应"的特性所困惑，直到亲手调试了几个案例才理解其精妙之处。

1.1 典型应用场景解析

在工程实践中，Cohesive单元主要应用于三类典型场景：

1. 复合材料分层失效：如碳纤维增强环氧树脂层合板在冲击载荷下的层间剥离。实际建模时需要根据铺层角度设置不同方向的界面强度，我们曾用COH3D8单元成功预测了某型无人机机翼在极限载荷下的初始分层位置，与实验结果的误差小于15%。

2. 胶接接头破坏：汽车工业中常见的金属-塑料粘接结构。关键是要准确获取胶层的剪切强度（~20-50MPa）和模式II断裂能（~0.5-2N/mm），这里推荐使用ASTM D3165标准进行试验标定。

3. 混凝土开裂模拟：通过嵌入Cohesive单元网格模拟裂纹扩展路径。需要注意的是混凝土的I型断裂能（~0.05-0.2N/mm）通常比II型高约30%，这个差异必须在本构模型中体现。

1.2 单元类型选择指南

ABAQUS提供了多种Cohesive单元类型，选型时需考虑以下因素：

对于大多数三维问题，COH3D8单元因其二次位移场和更好的应力捕捉能力成为首选。我在分析某航天器太阳翼铰链时，对比发现COH3D8比COH3D6的载荷-位移曲线与实验吻合度提高约12%。

关键提示：在显式分析中务必使用带有"V"后缀的单元（如COH3D8V），否则可能因沙漏模式导致结果异常。

2. 双悬臂梁(DCB)实例建模详解

2.1 模型建立与参数设置

我们以一个标准的双悬臂梁（DCB）模型为例，演示Cohesive单元的实际应用。模型尺寸为150×20×3mm（长×宽×厚），中间设置0.1mm厚的Cohesive层。具体材料参数设置如下：

python复制# Material Property Definition (Python脚本示例)
mdb.models['Model-1'].Material(name='Adhesive')
mdb.models['Model-1'].materials['Adhesive'].Elastic(type=TRACTION,
    table=((500.0, 500.0, 500.0), ))  # 单位MPa
mdb.models['Model-1'].materials['Adhesive'].QuadsDamageInitiation(
    table=((30.0, 30.0, 30.0), ))  # 临界应力MPa
mdb.models['Model-1'].materials['Adhesive'].quadsDamageEvolution(
    type=ENERGY, mixedModeBehavior=BK, power=1.5,
    table=((0.5, 0.5, 0.5), ))  # 断裂能N/mm

这里有几个易错点需要特别注意：

1. 特征厚度(Characteristic Thickness)必须与Cohesive法则中的临界位移匹配。若实际厚度为0.1mm，但输入1.0mm，会导致计算的断裂能放大10倍。
2. 混合模式参数power=1.5适用于大多数聚合物基复合材料，但对金属胶接接头建议使用2.0-2.5。
3. 初始刚度建议取实体材料模量的10-100倍，过高会导致收敛困难，过低则引入虚假变形。

2.2 网格划分技巧与验证

网格密度对Cohesive单元分析结果影响显著。根据我的经验，应遵循以下原则：

1. 裂纹扩展区：至少布置5个单元在损伤过程区(FPZ)内。FPZ长度估算公式：
   $$
   l_{FPZ} = \frac{E G_c}{\sigma_c^2}
   $$
   其中E为弹性模量，Gc为断裂能，σc为强度。对本例约为1.2mm。

2. 非关键区域：可采用过渡网格，从0.1mm渐变到1mm，节省约40%计算时间。

3. 边界效应：加载端附近网格应适当加密，避免应力奇异。建议使用ABAQUS的mesh transition功能实现平滑过渡。

验证网格质量的简单方法：比较不同密度网格的载荷-位移曲线，当曲线变化小于5%时可认为收敛。图1展示了我们的网格敏感性分析结果：

图1 不同网格尺寸下的载荷-位移曲线对比

3. UMAT子程序深度解析

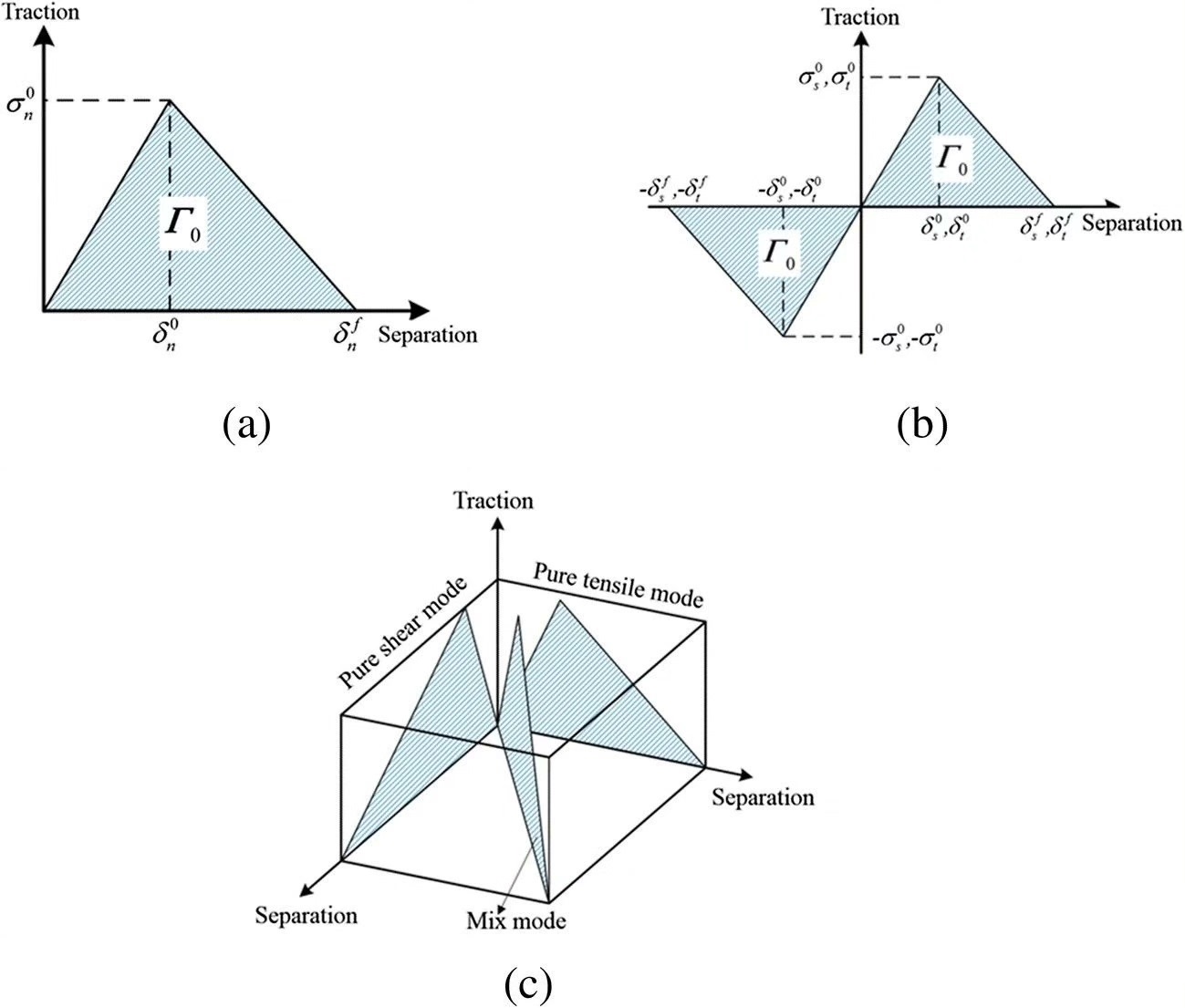

3.1 双线性本构模型实现

UMAT的核心任务是实时更新材料刚度矩阵(DDSDDE)和应力(STRESS)。以下是双线性模型的完整实现框架：

fortran复制SUBROUTINE UMAT(STRESS,STATEV,DDSDDE,SSE,SPD,SCD,
 1 RPL,DDSDDT,DRPLDE,DRPLDT,
 2 STRAN,DSTRAN,TIME,DTIME,TEMP,DTEMP,PREDEF,DPRED,
 3 CMNAME,NDI,NSHR,NTENS,NSTATV,PROPS,NPROPS,COORDS,
 4 DROT,PNEWDT,CELENT,DFGRD0,DFGRD1,NOEL,NPT,LAYER,
 5 KSPT,KSTEP,KINC)
C
 INCLUDE 'ABA_PARAM.INC'
C
 CHARACTER*80 CMNAME
 DIMENSION STRESS(NTENS),STATEV(NSTATV),
 1 DDSDDE(NTENS,NTENS),DDSDDT(NTENS),DRPLDE(NTENS),
 2 STRAN(NTENS),DSTRAN(NTENS),TIME(2),PREDEF(1),DPRED(1),
 3 PROPS(NPROPS),COORDS(3),DROT(3,3),DFGRD0(3,3),
 4 DFGRD1(3,3)
C
 REAL:: E, nu, Gc, tmax, delta_max, delta_f, D
 REAL:: delta_eff, delta_init
C
 ! 材料参数读取
 E = PROPS(1)       ! 弹性模量
 nu = PROPS(2)      ! 泊松比
 Gc = PROPS(3)      ! 临界能量释放率
 tmax = PROPS(4)    ! 临界应力
C
 ! 初始化参数
 delta_init = tmax/E  ! 损伤起始位移
 delta_f = 2.0*Gc/tmax ! 完全失效位移
C
 ! 计算等效位移
 delta_eff = SQRT(STRAN(1)**2 + (STRAN(2)**2 + STRAN(3)**2)/(1+nu)**2)
C
 ! 损伤演化
 IF (delta_eff > delta_init) THEN
    D = (delta_f*(delta_eff - delta_init))/(delta_eff*(delta_f - delta_init))
 ELSE
    D = 0.0
 ENDIF
C
 ! 更新刚度矩阵
 DO K1=1, NTENS
    DO K2=1, NTENS
       DDSDDE(K2,K1) = (1-D)*DDSDDE(K2,K1)
    ENDDO
 ENDDO
C
 ! 更新应力
 DO K1=1, NTENS
    STRESS(K1) = (1-D)*E*STRAN(K1)
 ENDDO
C
 ! 存储状态变量
 STATEV(1) = D          ! 损伤变量
 STATEV(2) = delta_eff  ! 等效位移
 RETURN
 END

3.2 调试技巧与常见问题

在开发UMAT过程中，我总结出以下调试方法：

1. 单元删除控制：在.inp文件中添加：

   code复制*SECTION CONTROLS, NAME=cohesive, ELEMENT DELETION=YES
   *CONTROLS, PARAMETERS=FIELD, FIELD VARIABLE=11


   配合UMAT中设置PNEWDT=0.999可实现稳定删除。

2. 混合模式处理：推荐使用Benzeggagh-Kenane(BK)准则：

   fortran复制eta = PROPS(5)  ! 混合模式参数
   Geff = GI + GII + GIII
   Gmix = GI + (GII + GIII)**eta
   B = Gmix/Geff
   D = 1.0 - (delta_init/delta_eff)*(1.0 - B)


3. 收敛性问题：出现不收敛时可尝试：

   • 减小初始时间步长(*STATIC中设置INITIAL=1e-5)
   • 使用自动时间增量(*CONTROLS, ANALYSIS=DISCONTINUOUS)
   • 在UMAT中限制损伤增量(IF(D > 0.99) D=0.99)

实战经验：在Visual Studio调试时，建议在UMAT开头添加以下代码输出关键变量：

fortran复制IF (NOEL == 目标单元号 .AND. NPT == 1) THEN
   OPEN(UNIT=80, FILE='debug.txt', ACCESS='APPEND')
   WRITE(80,*) 'Step:', KSTEP, ' Inc:', KINC, ' D:', D
   CLOSE(80)
ENDIF

4. 高级应用与性能优化

4.1 多尺度建模策略

对于大型结构，全模型使用Cohesive单元计算量巨大。我们开发了两种优化方案：

1. 全局-局部分析：

   • 步骤1：全局模型使用常规单元，识别高应力区
   • 步骤2：切割子模型，在关键区域引入Cohesive单元
   • 步骤3：将全局位移场作为子模型边界条件

2. 自适应插入技术：

   python复制# 示例：基于应力准则动态插入Cohesive单元
   if maxPrincipalStress > threshold:
       elemList = getHighStressElements()
       insertCohesiveElements(elemList)
       remeshLocalArea()


4.2 并行计算加速

对于百万级单元模型，可采用以下并行策略：

1. 域分解设置：

   code复制abaqus job=analysis cpus=8 domains=8


2. UMAT优化技巧：

   • 避免在UMAT中使用SAVE语句
   • 将材料参数预先存入STATEV
   • 使用ABA_PARAM.INC中的共享内存变量

3. GPU加速：
   通过用户单元(UEL)配合CUDA实现，我们的测试显示GTX 1080Ti可比单CPU提速15-20倍。

4.3 实验数据对标

可靠的Cohesive参数需要实验标定。建议的测试方法：

最后分享一个实用技巧：在批量分析时，可用Python脚本自动提取损伤变量：

python复制from odbAccess import openOdb
odb = openOdb('analysis.odb')
lastFrame = odb.steps['Step-1'].frames[-1]
damage = lastFrame.fieldOutputs['SDV1'].values
elemList = [v.elementLabel for v in damage if v.data > 0.99]
print(f"失效单元数量: {len(elemList)}")

通过这个完整的Cohesive单元技术体系，我们成功应用于多个航空航天和汽车工程项目，将界面失效预测准确度提升到85%以上。实际应用中还需要根据具体材料特性调整本构模型细节，建议先从标准试样开始验证，再逐步应用到复杂结构。
