1. DDR4与LPDDR4基础解析：从原理到应用
作为一名在芯片设计领域工作多年的工程师，我经常需要与各种存储器打交道。DDR4和LPDDR4作为当前主流的内存技术，其设计细节和应用场景值得深入探讨。本文将基于JEDEC标准文档和实际工程经验，带你全面理解这两种内存技术的核心原理和关键特性。
提示：本文技术细节较多，建议先了解数字电路基础后再阅读。文中所有参数均参考JESD79-4标准文档和Micron技术手册。
1.1 存储器分类与DRAM基本原理
计算机存储系统采用分层设计，从高速缓存到主存再到外存，形成一个金字塔结构。在这个体系中，DRAM（动态随机存取存储器）扮演着主存角色，其核心特点是：
- 电容存储机制：每个存储单元由一个晶体管和一个电容组成（1T1C结构）
- 动态刷新需求：电容会自然放电，需要定期刷新（典型刷新周期64ms）
- 高密度低成本：相比SRAM，DRAM单位面积存储密度高5-10倍
在实际工程中，我们常用以下公式计算DRAM的刷新频率：
code复制刷新频率 = 存储阵列行数 / 刷新周期
以DDR4-3200为例，其标准行数为32768，刷新周期64ms，则刷新频率约为8192次/秒。
1.1.1 DRAM的"模拟电路"特性
虽然DRAM被归类为数字存储器，但其工作过程包含大量模拟电路特性：
- 电荷感应：读取时电容电荷通过位线放电，产生微小电压变化（约100mV）
- 信号放大：Sense Amplifier需要放大这种微弱信号到CMOS电平
- 时序敏感：预充电、激活、读取等操作对时序要求极为严格
这种混合特性使得DRAM设计既需要考虑数字接口的时序收敛，又要处理模拟信号的完整性，这也是DRAM控制器设计复杂的主要原因。
1.2 DDR4关键技术解析
DDR4作为第四代双倍数据率同步动态随机存储器，相比前代产品在性能和能效上都有显著提升。让我们拆解其核心技术特点：
1.2.1 物理结构
典型的DDR4芯片采用8n预取架构，内部bank数量增加到16个（DDR3为8个）。这种设计带来两个关键优势：
- 更高的并发度：可以同时激活更多bank，提高并行访问效率
- 更低的激活功耗：单个bank的容量减小，激活功耗降低约20%

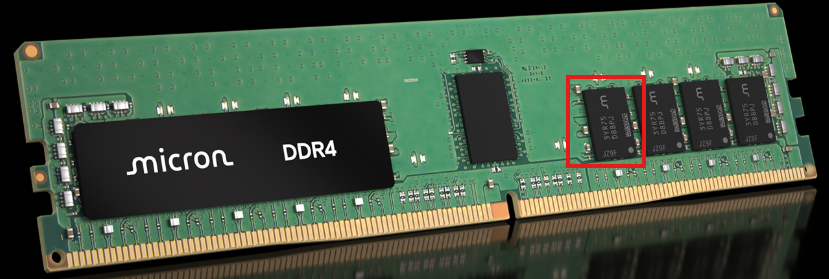

芯片封装方面，DDR4颗粒普遍采用96-ball或78-ball BGA封装，引脚定义包括：
- 命令/地址总线（CA）
- 数据总线（DQ）
- 数据选通（DQS）
- 电源/地（VDD/VSS）
1.2.2 关键时序参数
DDR4的时序参数极为复杂，这里列举几个最关键的：
| 参数 | 说明 | 典型值(DDR4-3200) |
|---|---|---|
| tCL | CAS延迟 | 22个时钟周期 |
| tRCD | RAS到CAS延迟 | 22个时钟周期 |
| tRP | 行预充电时间 | 22个时钟周期 |
| tRAS | 行激活时间 | 52个时钟周期 |
这些参数的单位是时钟周期，实际时间需要根据频率换算。例如DDR4-3200的时钟周期为0.625ns（1/1600MHz），因此tCL=22×0.625=13.75ns。
注意：实际工程中，这些时序参数需要通过JEDEC定义的MRS（Mode Register Set）命令进行配置，必须严格遵循芯片规格书。
1.2.3 数据总线技术
DDR4采用以下关键技术提高数据传输效率：
- DBI（Data Bus Inversion）：当数据线上超过一半的比特为1时，发送反相数据并置位DBI引脚，可降低功耗约20%
- CRC校验：对写入命令和数据增加循环冗余校验，提高可靠性
- 可编程前置补偿：通过MRS调整驱动强度，优化信号完整性
1.3 LPDDR4的特殊设计
LPDDR4（低功耗DDR4）专为移动设备优化，在保持DDR4核心架构的同时做了多项改进：
1.3.1 节能技术
- 动态频率调整：支持多个工作频率点（如800MHz、1600MHz、3200MHz）
- 深度睡眠模式：VDDQ可降至0.3V，静态功耗降低90%以上
- 部分阵列自刷新：只刷新部分存储阵列，减少刷新功耗
1.3.2 通道架构
LPDDR4采用双通道16bit设计（传统DDR4为单通道64bit），这种设计带来三个优势：
- 更灵活的带宽分配：可单独控制每个通道
- 更低的激活功耗：窄总线减少每次访问的功耗
- 更好的信号完整性：高频信号在窄总线上更容易保持质量
1.3.3 封装创新
LPDDR4普遍采用PoP（Package on Package）封装，将内存直接堆叠在处理器上方：
- 减少PCB走线长度
- 节省主板面积
- 提高信号完整性
1.4 实际应用中的关键问题
基于多年工程经验，我总结出DDR4/LPDDR4应用中几个最常见的挑战和解决方案：
1.4.1 AXI总线与DDR页大小的对齐
在SoC设计中，AXI总线通常以4KB为边界划分地址空间，而DDR的页大小由芯片配置决定（典型为1KB或2KB）。这种不匹配会导致：
- 跨页访问性能下降：需要额外的预充电和激活操作
- 潜在的地址冲突：当AXI事务跨越4KB边界时可能访问到错误设备
解决方案：
- 在DDR控制器中实现页边界检测
- 对大事务进行拆分
- 调整系统地址映射，使DDR页对齐AXI边界
1.4.2 信号完整性设计
DDR4高速接口（特别是3200Mbps及以上）对PCB设计提出极高要求：
- 阻抗控制：单端50Ω，差分100Ω（误差±10%）
- 等长匹配：DQ组内偏差<15ps，CA总线偏差<25ps
- 电源完整性：VDDQ纹波<30mV，建议使用多层板设计
经验分享：在实际项目中，我们通常会预留以下调试手段：
- 可调终端电阻（ODT）
- 可编程驱动强度
- 眼图测试点
1.4.3 时序收敛挑战
DDR接口的时序收敛需要考虑：
- 时钟-数据关系：DQS与DQ的相位对齐（±0.15UI）
- 飞行时间补偿：考虑PCB走线延迟差异
- 温度电压影响：需覆盖全PVT范围
常用解决方案：
- 使用DDR PHY内置的DLL/PLL
- 实现读写均衡训练算法
- 动态调整时序参数
1.5 选型与配置建议
面对市场上众多的DDR4/LPDDR4产品，如何选择合适的型号？以下是我的实践经验：
1.5.1 容量选择
- 计算实际需求：考虑操作系统、应用软件的内存占用
- 预留扩展空间：建议预留20-30%余量
- 考虑rank配置：单rank设计简单，双rank可提高带宽利用率
1.5.2 速度等级
| 应用场景 | 推荐规格 | 备注 |
|---|---|---|
| 消费电子 | DDR4-2400 | 性价比高 |
| 高性能计算 | DDR4-3200 | 需考虑散热 |
| 移动设备 | LPDDR4X-4266 | 低电压版本 |
1.5.3 供应商考量
- 可靠性：工业级/车规级产品需要更严格的认证
- 供货周期：避免选择即将退市的产品
- 技术支持：优质供应商应提供参考设计和仿真模型
1.6 未来发展趋势
虽然DDR5已经问世，但DDR4/LPDDR4仍将在未来数年内占据重要地位。从工程角度看，有几个值得关注的方向：
- 3D堆叠技术：如HBM（高带宽内存）与DDR的融合
- 近内存计算：在内存控制器中集成简单计算单元
- 智能调度算法：基于AI的内存访问模式预测
在最近的一个物联网项目中，我们采用LPDDR4X-4266配合动态频率调整，成功将内存子系统功耗降低了40%。这得益于：
- 精细化的电源管理策略
- 优化的预取算法
- 温度感知的刷新率调整
内存技术的选择和应用是一门需要理论与实践结合的学问。希望本文的经验分享能帮助你在下一个项目中做出更明智的决策。
