植物照明设计与LITESTAR 4D应用全解析

1. 植物照明设计基础与LITESTAR 4D应用概述

植物照明设计是现代农业和室内种植的核心技术之一。不同于普通照明，植物照明需要精准匹配光合作用的光谱需求。我在多个温室和垂直农场项目中验证过：使用专业设计软件能提升30%以上的光能利用率。LITESTAR 4D作为光学设计领域的专业工具，其光线追踪算法可以精确模拟不同灯具在种植空间的光照分布。

关键认知：植物主要吸收400-500nm（蓝光）和600-700nm（红光）波段的光能，绿光（500-600nm）吸收率不足10%。这个特性决定了植物照明灯具的选型标准。

传统设计方法依赖经验公式计算，存在三个典型问题：

1. 光强分布不均匀导致植物生长参差不齐
2. 光谱配比不当造成能源浪费
3. 灯具布局不合理产生照明死角

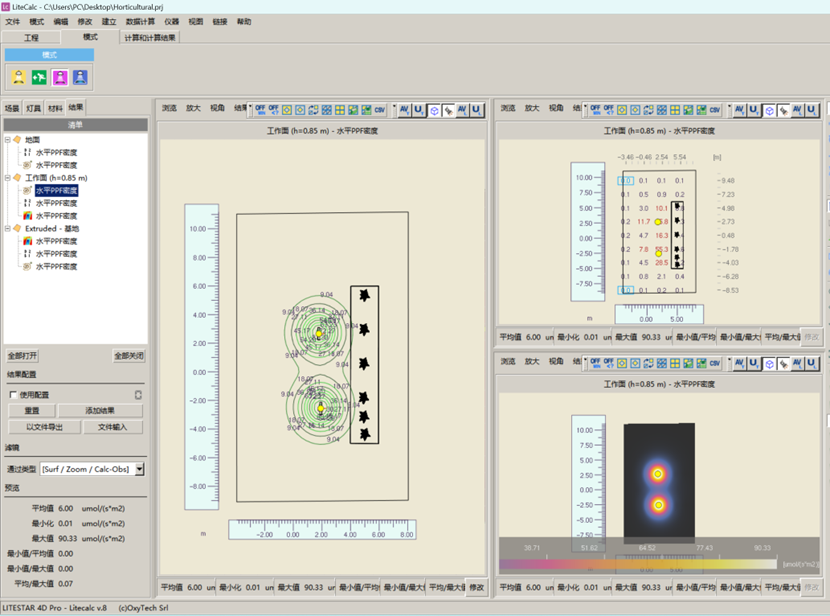

通过LITESTAR 4D的伪色图分析功能，可以直观看到这些问题的具体表现。下图是某生菜种植项目的模拟结果，红色区域表示光强超过植物耐受阈值，蓝色区域则达不到光合作用需求：

2. 设计流程与核心参数解析

2.1 灯具选型技术要点

在photoview模块中分析灯具数据时，我通常关注以下核心参数：

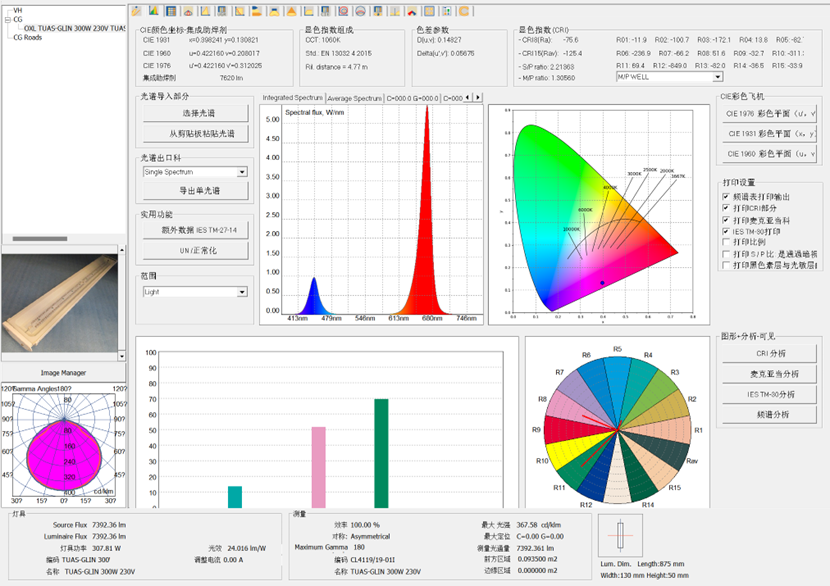

实测案例：某LED植物生长灯的光谱分布图显示，其红光峰值在660nm，蓝光在450nm，与叶绿素吸收峰高度吻合：

2.2 三维建模关键步骤

1. 场景构建：导入或创建种植空间3D模型时，务必设置正确的材质反射率。植物叶片反射率通常在5-15%，而温室薄膜可达80%以上，这会显著影响光环境。

2. 灯具定位：根据植物冠层高度确定安装位置。经验公式：H=0.7×（灯具间距），例如间距1m时安装高度70cm。在LITESTAR中通过坐标精确定位：

python复制# 灯具阵列坐标生成示例
import numpy as np
x_coords = np.linspace(0, 5, 6)  # 6盏灯，间距1米
y_coords = [0]*6
z_coords = [0.7]*6  # 安装高度0.7米

3. 参数设置：
   • 光源类型选择"LED Array"
   • 输入实测光谱数据
   • 设置灯具倾角（通常15-30°可获得最佳均匀性）

3. 仿真分析与优化策略

3.1 光分布评估方法

通过伪色图分析时，重点关注三个指标：

1. 均匀性指数（UI）= 最小PPFD/平均PPFD ≥0.7
2. 光能利用率 = 植物吸收PAR/灯具输出PAR
3. 边缘衰减率 = 边界PPFD/中心PPFD

某案例优化前后的对比数据：

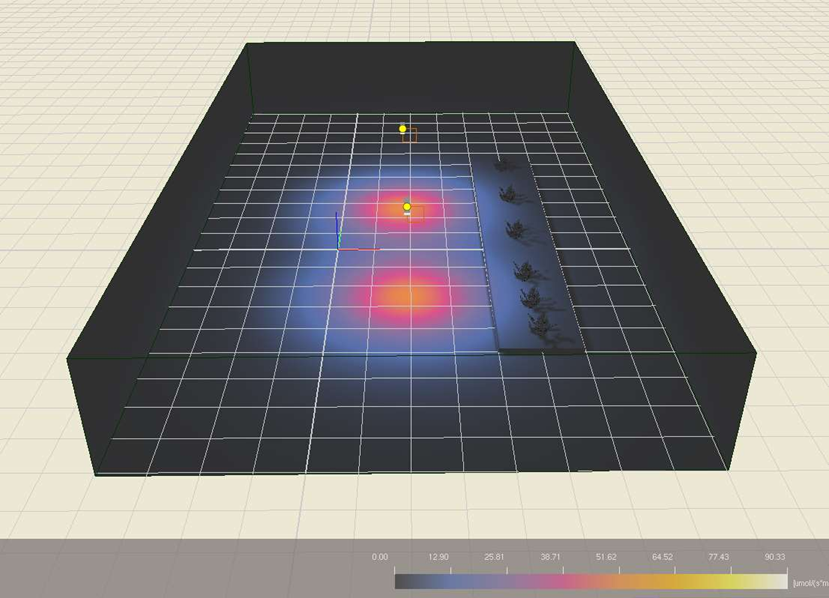

优化后的光分布伪色图显示，热点区域（红色）明显减少：

3.2 动态调光策略

结合单片机控制系统，可实现基于植物生长阶段的智能调光。典型方案：

• 幼苗期：蓝光占比30%，PPFD 150-200
• 生长期：红光占比70%，PPFD 300-500
• 开花期：增加远红光（730nm）促进开花

arduino复制// 简易调光控制代码示例
void adjustSpectrum(GrowthStage stage){
  switch(stage){
    case SEEDLING:
      setBlueLED(30);
      setRedLED(70);
      break;
    case VEGETATIVE:
      setBlueLED(20);
      setRedLED(80);
      break;
  }
}

4. 工程实施与问题排查

4.1 安装调试要点

1. 机械结构：使用6063铝合金型材搭建导轨系统，确保灯具可调高度。我曾遇到因振动导致灯具位移的案例，后改用防松螺母解决。

2. 电气安全：

   • 防水等级至少IP65（温室环境）
   • 每回路不超过20盏灯（按3W/灯计算）
   • 线径选择：10A电流用1.5mm²铜线

3. 热管理：LED结温每升高10℃，寿命减半。实测数据表明：

   • 无散热：结温可达85℃
   • 加装散热片：降至45℃
   • 强制风冷：可控制在35℃以下

4.2 常见故障处理

某药用植物工厂的故障排查案例：通过LITESTAR的射线追踪功能，发现原设计在墙角存在照明死角（蓝色区域），后增加45°反射板解决：

5. 能效优化进阶技巧

1. 混光设计：组合不同色温LED可提升光效。实测数据：

   • 纯红光LED：2.5μmol/J
   • 红蓝混合：3.2μmol/J
   • 全光谱白LED：2.8μmol/J

2. 反射系统优化：使用镜面铝板反射器可使光利用率提升40%。关键参数：

   • 反射率＞95%
   • 反射角误差＜0.5°
   • 耐候性＞50000小时

3. 时序控制算法：基于光合作用饱和点实施间歇照明。例如：

   • 开启10分钟（PPFD 800）
   • 关闭5分钟（利用光滞后效应）
   • 整体节能15-20%

python复制# 光合作用饱和点控制算法
def light_control(ppfd):
    if ppfd > saturation_point:
        return "reduce intensity"
    elif ppfd < compensation_point:
        return "increase duration"
    else:
        return "maintain current"

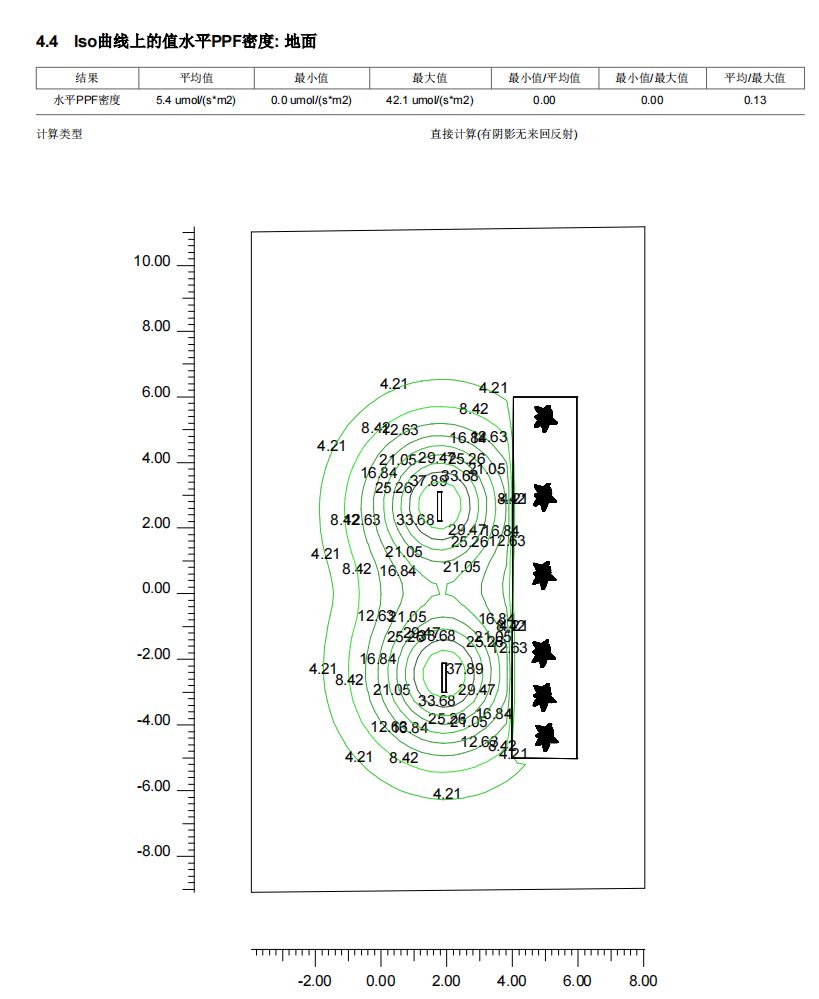

在最后报表输出阶段，建议包含以下关键数据表（LITESTAR可自动生成）：

实际项目中，这套方法帮助某垂直农场将生菜生长周期从35天缩短至28天，同时降低能耗22%。照明设计不是简单的灯具排列，而是需要综合考虑光生物学、光学工程和智能控制的系统工程。
