作为一名在电力系统自动化领域工作多年的工程师，我经常需要处理各种励磁系统模型。直流励磁机作为同步发电机励磁系统的重要组成部分，其传递函数的准确理解直接影响系统稳定性分析和控制效果。本文将详细解析四种IEEE标准直流励磁机模型（DC1A、DC2A、DC3A、DC4B）的传递函数特性，分享我在PSCAD仿真中的实际应用经验。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 直流励磁机基础原理
2.1 励磁系统的作用与构成
同步发电机的励磁系统主要负责：
- 维持机端电压稳定
- 控制无功功率分配
- 提高电力系统动态稳定性
- 实现发电机快速灭磁
典型的励磁系统包含：
- 励磁电源（直流励磁机或静态励磁装置）
- 自动电压调节器(AVR)
- 励磁限制保护单元
- 电力系统稳定器(PSS)
2.2 直流励磁机工作特性
直流励磁机本质上是一台他励或自励直流发电机，其输出电压特性可用以下方程描述：
code复制V_f = (K_e × ω × Φ) / (1 + T_e × s)
其中：
- V_f：励磁电压
- K_e：励磁机增益系数
- ω：转速（通常视为恒定）
- Φ：磁通量
- T_e：励磁机时间常数
在实际运行中，我们需要考虑磁路饱和效应，这通常通过饱和函数S(E_fd)来表征。
3. IEEE标准模型深度解析
3.1 DC1A模型详解
DC1A是最基础的直流励磁机模型，适用于他励式励磁系统。

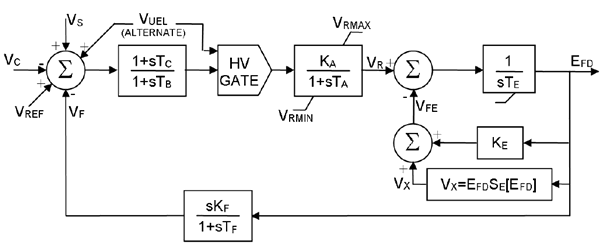

3.1.1 传递函数框图分析
关键环节说明：
- 电压调节环节：包含比例放大和超前-滞后校正
code复制V_r = K_a(1 + sT_c)/(1 + sT_b) × (V_ref - V_t) - 励磁机动态：
code复制E_fd = (V_r - K_f × s/(1 + sT_f) × E_fd) / (1 + sT_e) - 饱和特性：
code复制S(E_fd) = A×exp(B×E_fd)
