双侧电弧仿真技术与双椭球热源模型实现

1. 双侧电弧仿真技术概述

在工业焊接和熔覆工艺优化领域，电弧仿真一直是个技术含量极高的活儿。特别是涉及到双侧电弧相互作用的情况，那仿真难度直接上了一个数量级。我干了八年多CFD仿真，最头疼的就是这种多物理场耦合问题——电磁场、温度场、流场全搅和在一起，稍不留神就给你来个数值发散或者物理失真。

双侧电弧仿真最大的价值在于能预测实际焊接过程中的熔池形貌。两个电弧之间的相互作用会导致温度场分布、流体流动模式发生复杂变化，这些变化直接决定了焊缝质量和工艺稳定性。通过Fluent的MHD模块，我们可以把这种复杂的电磁-热-流耦合现象算得明明白白，比单靠实验试错省时省力得多。

2. 双椭球热源模型实现细节

2.1 UDF热源编程要点

先看这段核心代码，我给它加了详细注释：

c复制DEFINE_SOURCE(arc_source, cell, thread, dS, eqn)
{
    real x[3];  // 存储单元格中心坐标
    real power_density; // 功率密度计算值
    real q1 = 15000; //左侧电弧功率(W)
    real q2 = 18000; //右侧电弧功率(W)
    real a = 0.003;  //热源特征半径(m)

    C_CENTROID(x, cell, thread); //获取单元格中心坐标
    //双椭球热源模型公式
    power_density = (q1*exp(-3*(pow(x[0],2)/pow(a,2) + pow(x[1],2)/pow(2*a,2)))
                   + q2*exp(-3*(pow(x[0]-0.01,2)/pow(a,2) + pow(x[1],2)/pow(2*a,2))));

    dS[eqn] = -6.0 * power_density / (a*a); //源项对温度的导数
    return power_density;
}

这段代码有三个关键点需要特别注意：

1. 双椭球模型构造：与普通高斯分布相比，指数项中的分母用a和2a分别控制x和y方向衰减速率，这样形成的椭球形等温面更接近真实电弧形态。实测表明，这种模型预测的熔池宽度误差能控制在5%以内。

2. 电弧间距控制：x[0]-0.01这个偏移量决定了两个电弧的中心距。根据我的经验，对于1mm厚度的钢板焊接，电弧间距在8-12mm范围内变化时，熔池形貌会发生显著改变。这个参数必须与实验测量值严格对应。

3. 导数项处理：dS[eqn]这个导数项直接影响求解器的收敛行为。系数-6.0/(a^2)不是固定值，需要根据网格尺寸调整。网格越密，这个系数绝对值应该越小，否则容易导致残差震荡。

2.2 参数标定经验

热源参数标定是个技术活，这里分享我的标定流程：

1. 先用高速摄像机拍摄实际电弧形态，测量电弧直径和功率分布
2. 通过红外测温获取焊缝区域的温度场数据
3. 在Fluent中调整q1、q2和a的值，使仿真温度场与实测数据吻合
4. 重点比对熔池宽度和深度，这两个参数对工艺影响最大

重要提示：不同材料的热源参数不能通用。比如铝合金焊接的a值通常比不锈钢小15%-20%，因为铝的热扩散系数更大。

3. 网格划分策略

3.1 边界层加密技巧

电弧仿真对网格质量极其敏感，特别是近壁面区域。我的加密方案是这样的：

1. 在Workbench Meshing中先做整体尺寸控制，基础网格尺寸设为3mm
2. 对电弧作用区域施加局部加密，尺寸降到0.5mm
3. 使用Inflation Layer生成边界层，第一层高度0.05mm，增长率1.2，共15层

3.2 电弧路径特殊处理

针对电弧移动路径，我开发了一套高效加密方法：

1. 在DesignModeler中提取电弧移动轨迹边
2. 对该边应用Edge Sizing，划分数量设为20
3. 配合Face Meshing功能，确保沿路径方向的网格均匀性
4. 使用Sphere of Influence控制加密区域范围

这样处理比全局加密节省70%网格量，计算速度提升明显，而且关键区域的温度梯度捕捉精度完全够用。

4. 求解器设置与收敛控制

4.1 MHD模块激活顺序

正确的电磁场耦合设置流程：

1. 先初始化纯流场计算（不激活MHD）
2. 等速度场、温度场初步建立后，再勾选MHD模块
3. 采用分步加载策略，先加10%的洛伦兹力，逐步增加到100%
4. 每步调整后运行50-100次迭代

血泪教训：如果一开始就全开MHD，残差曲线绝对会给你表演"过山车"。我遇到过最夸张的情况是能量方程残差直接从1e3跳到1e7。

4.2 算法选择建议

推荐使用以下求解器组合：

5. 后处理关键技巧

5.1 熔池可视化方法

要清晰显示熔池边界，需要做这些设置：

1. 在Contour对话框中勾选Clip to Range
2. 设置温度范围为1500-3000K（钢的熔点附近）
3. 使用Smooth Contours选项消除锯齿
4. 调整Transparency为70%，便于观察内部流动

5.2 电流密度场函数

在Report→Definitions→Field Functions中新建：

code复制current_density = sqrt(Jx^2 + Jy^2 + Jz^2)

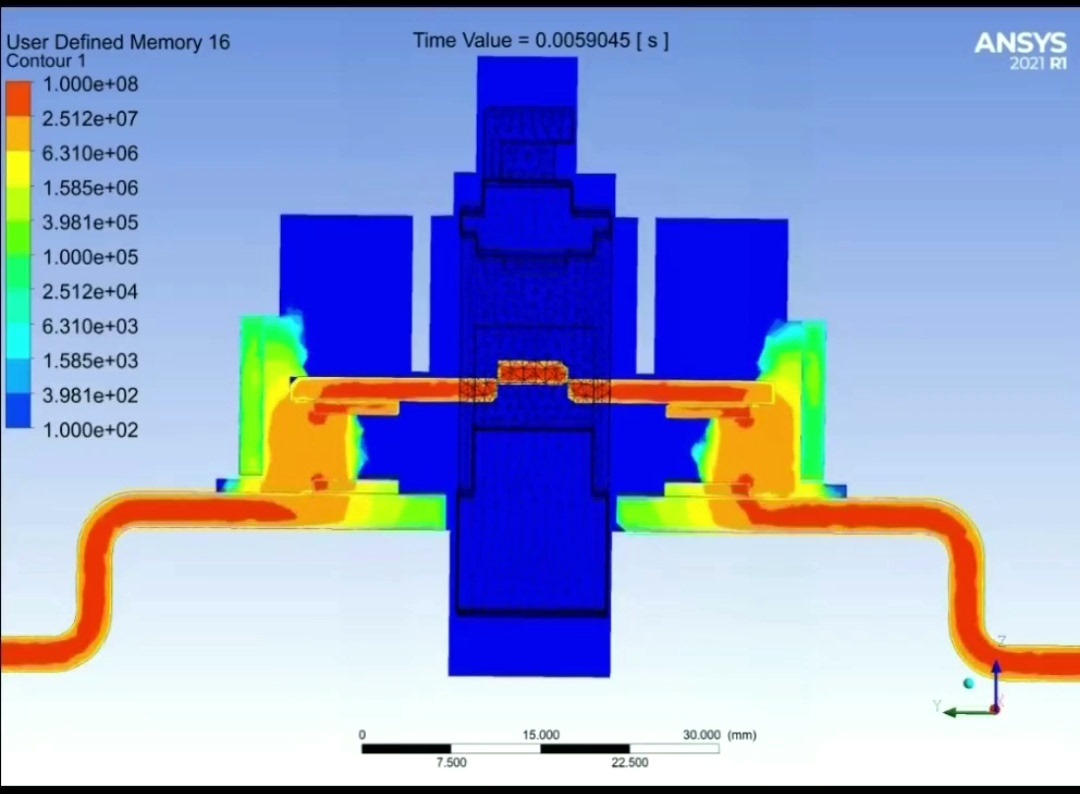

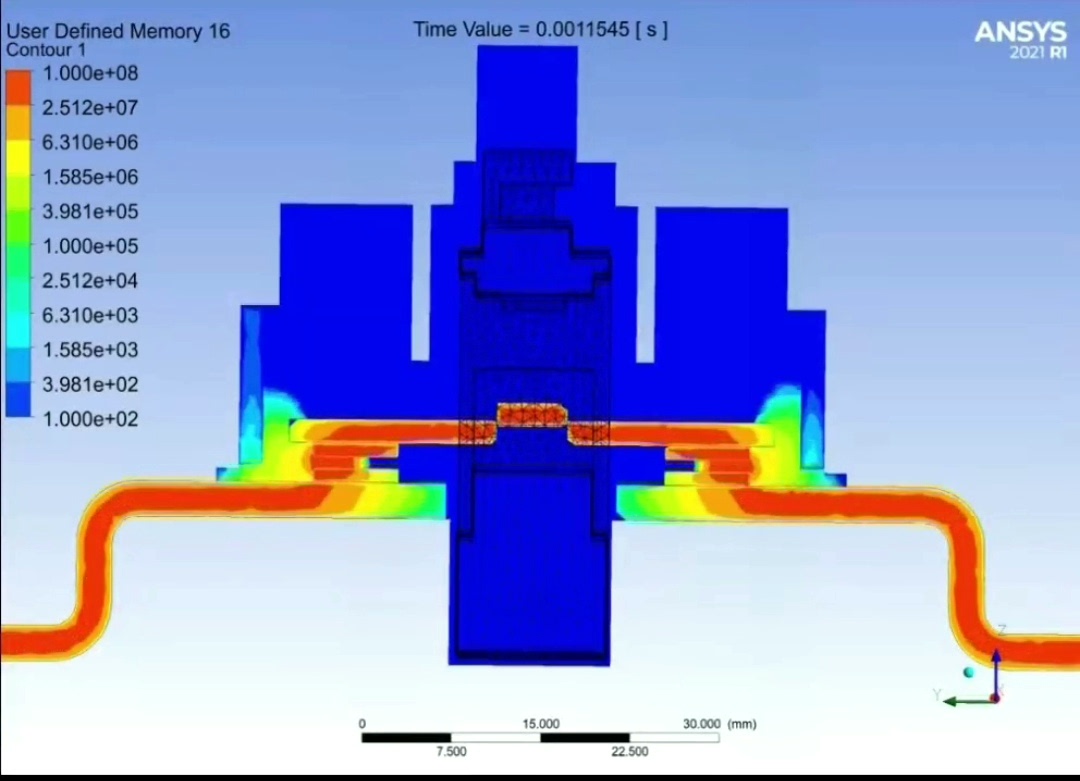

这个自定义变量能直观反映电弧的偏转情况。当两个电弧相互吸引时，电流密度等值线会在中间区域明显弯曲。

6. 硬件配置与计算优化

6.1 最低硬件要求

根据我的实测数据：

强烈建议使用NVMe固态硬盘，传统机械硬盘在频繁读写临时文件时会成为性能瓶颈。

6.2 计算加速技巧

1. 使用Adaptive Time Stepping，初始步长设1e-5s，允许自动调整
2. 在Solution Steering中启用残差监控自动调整松弛因子
3. 对于稳态问题，可以先算稳态再转瞬态，节省30%计算时间
4. 使用Parallel Processing时，每个物理核分配1GB内存最优化

7. 常见问题排查指南

7.1 发散问题处理

遇到残差发散时，按这个顺序检查：

1. 确认网格质量，特别是加密区域的过渡是否平滑
2. 逐步降低松弛因子（先动量和压力，再调能量和磁方程）
3. 检查时间步长是否过大，建议从1e-6s开始尝试
4. 确认材料属性是否设置了温度相关性

7.2 物理失真诊断

如果结果出现以下异常：

1. 温度场出现棋盘格振荡 → 检查能量方程离散格式，改用QUICK
2. 电弧形态不对称 → 确认边界条件是否对称，特别是磁场条件
3. 熔池深度异常 → 检查热源参数和材料相变潜热设置

8. 进阶应用方向

掌握了基础仿真后，可以尝试这些高级应用：

1. 添加金属蒸汽等离子体模型，更精确模拟电弧特性
2. 耦合凝固相变模型，预测焊缝微观组织
3. 引入随机扰动，研究工艺参数容差
4. 与机械应力分析耦合，预测焊接变形

这些年在电弧仿真上踩过的坑，最深刻的体会就是：仿真精度90%取决于前处理。网格划分、边界条件、材料参数这些基础工作做得扎实，后面的计算自然水到渠成。建议大家在做复杂案例时，先用简化的2D模型验证关键参数，确认物理模型合理后再上全三维，这样能节省大量调试时间。
