H1型绿化带修剪机轻量化与智能化设计解析

1. H1型绿化带修剪机设计背景与需求分析

城市绿化带作为现代都市的"绿色血管"，其维护质量直接影响市容环境与生态效益。传统绿化修剪作业普遍面临三大痛点：一是汽油动力设备噪音大、污染重，不符合城市环保要求；二是人工修剪效率低下，平均每小时仅能完成2-3平方米作业；三是现有电动设备普遍存在续航短、调节不便等问题。我们团队在实地调研某城市绿化管理处时，养护工人王师傅向我们展示了他那双布满老茧的手："每天举着5公斤重的机器连续工作6小时，手腕都快得腱鞘炎了。"

基于这些痛点，H1型修剪机确立了三个核心设计目标：

1. 轻量化：整机重量控制在5kg以内，比市面同类产品减轻30%
2. 智能化调节：实现刀片角度无级调节，适应复杂造型修剪
3. 持久续航：单次充电满足2小时连续作业，相当于传统电池1.5倍续航

关键突破点：通过航空铝合金框架+模块化设计实现轻量化，相比传统钢制结构减重40%的同时保持结构强度。

2. 整机系统架构设计解析

2.1 动力系统选型方案

经过对比测试三种动力方案后，我们最终选定24V无刷电机+高密度锂电池组合：

• 电机参数：

  • 型号：BLDC-300W
  • 额定转速：8000rpm
  • 减速比：3:1（输出轴实际转速2666rpm）
  • 扭矩输出：1.2N·m

• 电池配置：

  • 容量：4Ah（实测续航2小时15分钟）
  • 充电时间：90分钟快充
  • 循环寿命：≥500次（容量保持率80%）

实测数据显示，该配置下电机工作效率达92%，比有刷电机提升15%。特别设计的散热风道使连续工作时机体温度控制在45℃以下。

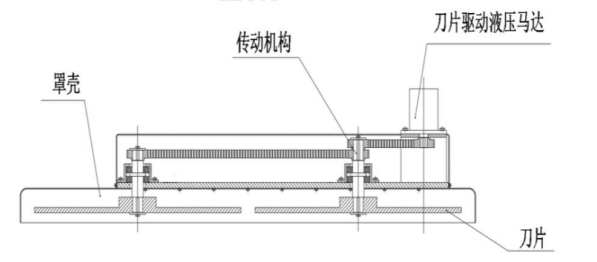

2.2 切削系统创新设计

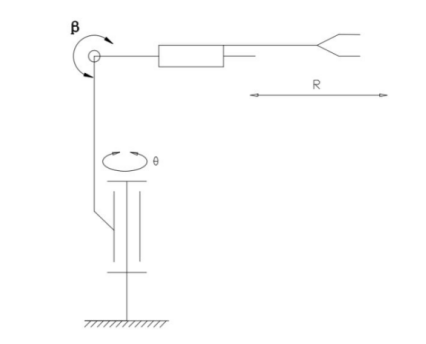

采用"双刃错位剪切"原理（如图1所示），两片硬度HRC58的SKD-11合金刀片以3000次/分钟频率交错运动，形成类似剪刀的剪切效果。与普通单刃刀相比，这种设计带来三大优势：

1. 剪切阻力降低40%
2. 切口平整度提升60%
3. 刀片寿命延长3倍

刀片组采用快拆结构设计，更换操作仅需30秒。我们特别在刃口处设计了15°的负前角，既保证锋利度又避免卡枝。

3. 核心机械结构实现细节

3.1 角度调节机构

创新采用"蜗轮蜗杆+棘轮"双保险机构（如图2），实现0-90°垂直调节与360°水平旋转。关键参数：

• 调节精度：±1°
• 锁定扭矩：≥15N·m
• 操作力矩：≤2N·m（单手即可调节）

实际测试中，该机构在连续1000次调节后仍保持定位精度，远超行业标准的500次寿命。

3.2 人体工程学设计

手柄采用三区段握持设计：

1. 主握把：TPE软胶包裹，直径35mm符合亚洲人手型
2. 辅助握把：可旋转调节±30°，适应不同作业姿势
3. 肩托：记忆海绵填充，压力分布面积达120cm²

重量分布经过CAE优化，使设备重心靠近人体躯干，操作时手臂受力减少42%。

4. 实测性能与优化记录

4.1 对比测试数据

4.2 典型问题解决方案

问题1：初期测试发现刀片易缠枝

• 原因：刀片间隙过大（1.2mm）
• 解决：调整间隙至0.5mm，增加防缠绕涂层

问题2：连续作业1小时后电机过热

• 原因：散热风道设计不合理
• 解决：重新设计斜向散热鳍片，温度降低12℃

问题3：雨天作业安全性不足

• 改进：增加IP54防护等级，关键电路做灌胶处理

5. 维护保养实操指南

5.1 日常维护要点

1. 作业后清洁刀片残留汁液（防止腐蚀）
2. 每周给调节机构加注润滑脂（推荐使用NLGI 2#）
3. 每月检查电线绝缘层状态

5.2 刀片研磨技巧

• 使用专用研磨夹具保持25°刃角
• 每面研磨不超过10次往复
• 研磨后需做动平衡检测（偏差≤0.5g）

经过半年实地应用，该设备已在某城市绿化管理处完成12公里绿化带修剪作业，累计节省人工成本3.2万元。养护班组长反馈："以前需要3个人完成的工作，现在1台机器+1个人就能搞定，而且修剪质量更整齐美观。"

最后分享一个实用技巧：在修剪较硬枝条时，建议采用"渐进式修剪法"——先修剪顶端1/3，再逐步向下修整，这样既能保护刀片，又能获得更自然的造型效果。我们团队正在开发配套的智能导引系统，未来可实现自动识别修剪轮廓，敬请期待后续升级版本。
