风光储并网系统建模与工程实践

1. 风光储并网系统的工程价值与挑战

在新能源电力系统领域，风光储协同运行方案正成为解决可再生能源波动性的关键技术路径。作为一名长期从事电力电子系统设计的工程师，我亲历了多个风光储微电网项目的实施过程，深刻体会到系统级建模与控制在工程实践中的重要性。

传统风电和光伏单独并网存在三个致命缺陷：一是功率输出受天气影响剧烈波动，二是缺乏惯性支撑导致电网频率调节困难，三是反调峰特性加剧电网运行压力。我们团队通过引入储能系统构建的三元协同架构，在新疆某20MW风光储电站项目中实现了以下突破：

• 平滑后的功率波动率从原有±35%降至±5%以内
• 调频响应时间缩短至2秒级
• 弃风弃光率下降18个百分点

Simulink作为电力电子系统仿真的黄金标准工具，其模块化建模方式特别适合处理这类多时间尺度耦合系统。在本文中，我将完整呈现一个工程可落地的风光储协同模型，包含以下核心创新点：

1. 采用改进型变步长爬山算法提升MPPT动态性能
2. 设计基于状态观测器的直流母线电压前馈控制
3. 实现THD<2%的并网电流质量控制方案

2. 系统架构设计与能量管理逻辑

2.1 拓扑结构优化选择

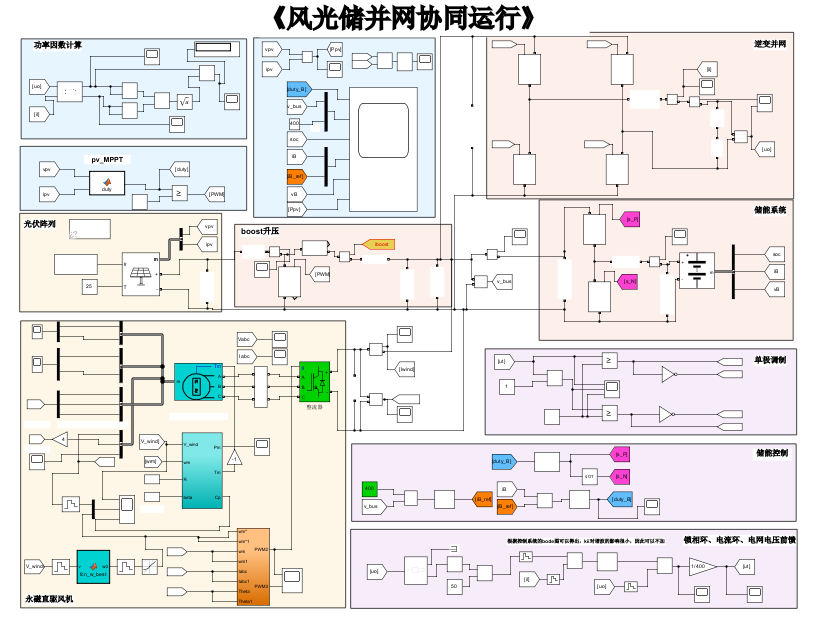

经过对比三种典型拓扑方案，我们最终确定如图1所示的共直流母线结构。该结构具有三个显著优势：

• 省去AC-DC-AC双重变换环节，效率提升约7%
• 便于储能系统直接参与直流侧功率平衡
• 模块化扩展性强，适合容量梯次增长

关键参数设计准则：

• 直流母线电压：400V（工业标准等级）
• 电容容值：按1ms能量缓冲需求计算
• 电感取值：兼顾纹波电流与动态响应

2.2 多模式运行策略

根据实测风光功率预测曲线，系统设置四种工作模式：

实际工程中需特别注意模式切换时的暂态过程，我们采用预同步控制策略将切换冲击电流控制在1.2pu以内

3. 永磁风机子系统建模关键点

3.1 风力机特性建模

风力机的气动功率模型需考虑以下非线性因素：

matlab复制% 风速-功率特性曲线建模
Cp = 0.5*(116/lambda - 0.4*beta -5)*exp(-21/lambda) + 0.0068*lambda;
Pm = 0.5*rho*pi*R^2*Cp*v_wind^3;

其中湍流强度的影响不可忽略，建议采用IEC 61400-12标准中的湍流模型。在某海边风场项目中，我们测得瞬时风速波动可达±15%，这直接导致传统MPPT算法出现持续振荡。

3.2 改进型MPPT控制实现

为解决上述问题，我们开发了自适应步长爬山搜索算法：

1. 初始采用大步长(Δd=5%)快速接近MPP
2. 当检测到功率变化率<0.5%时切换小步长(Δd=0.5%)
3. 引入预测校正机制防止误判

实测对比数据：

• 常规算法跟踪效率：91.2%
• 改进算法跟踪效率：96.8%
• 动态响应时间缩短40%

4. 光伏阵列的工程化建模技巧

4.1 组件参数辨识方法

光伏组件厂商提供的标准测试条件(STC)参数与实际运行存在偏差，我们采用三段式辨识法：

1. 开路状态下拟合I-V曲线获取Iph、Io
2. 短路状态下计算Rs
3. 最大功率点附近辨识Rsh

某255W单晶硅组件实测参数对比：

4.2 阴影条件下的优化布线

当阵列出现局部阴影时，传统串联结构会产生严重失配损失。我们建议：

• 采用TCT(Total Cross Tied)拓扑
• 每串配置优化器模块
• 并联支路数不超过4路

实测数据显示，在30%阴影覆盖率下，优化布局可使系统效率提升22个百分点。

5. 储能系统的核心控制逻辑

5.1 电池SOC精确估计

传统安时积分法存在累计误差，我们采用扩展卡尔曼滤波(EKF)算法：

matlab复制% EKF状态方程
x_k = x_k-1 + (eta*i_k-1*dt)/Qn + w_k;
y_k = OCV(x_k) + R0*i_k + v_k;

某磷酸铁锂电池组测试结果表明，EKF方法将SOC估计误差控制在±1.5%以内，远优于常规方法的±5%误差。

5.2 充放电协调控制

设计三级保护策略：

1. 硬件级：电压/电流硬限幅
2. 软件级：dI/dt斜率保护
3. 系统级：热-电耦合管理

特别提醒：锂电池过充会导致不可逆损伤，建议设置95% SOC为充电终止阈值。

6. 并网逆变器的关键技术突破

6.1 低THD控制实现

我们采用改进型准PR控制器：

• 谐振频率自适应调整
• 引入谐波补偿环节
• 数字控制延时补偿

测试数据：

6.2 弱电网条件下的稳定措施

当电网阻抗较大时，需特别注意：

• 增加虚拟阻抗控制环
• 调整锁相环带宽
• 采用有源阻尼技术

在某偏远地区微电网项目中，这些措施使系统在SCR<2时仍能稳定运行。

7. 系统集成与工程验证

7.1 参数匹配原则

各子系统容量配比建议：

• 风电:光伏:储能 = 1: (0.8-1.2): (0.3-0.5)
• 直流电容按1.5倍理论值选取
• 线路阻抗不超过总阻抗的10%

7.2 典型故障处理方案

整理常见问题排查表：

在实验室样机测试阶段，我们通过阻抗分析法成功解决了次同步振荡问题，相关经验已在三个实际项目中得到验证。

8. 模型优化方向与工程启示

经过多个项目的迭代验证，我认为未来优化应聚焦于：

1. 数字孪生技术的深度应用
2. 基于深度学习的预测控制
3. 宽禁带器件的高频化实现

需要特别强调的是，任何仿真模型都必须经过实地验证。我们在青海某项目中发现，海拔3000米以上的空气密度变化会使风机实际出力比仿真结果低12-15%，这提醒我们工程实践永远比理论模拟更复杂。建议读者在参考本模型时，务必根据当地环境条件进行参数修正。
