晶圆热变形测量：DIC技术原理与半导体封装应用

1. 晶圆热变形测量的行业痛点与挑战

在半导体制造和封装测试领域，晶圆热变形问题一直是工程师们最头疼的"隐形杀手"。记得去年参与某5G基站芯片项目时，我们团队就遭遇过由于热膨胀系数(CTE)不匹配导致的批量性失效——芯片在高温环境下工作仅200小时就出现了微裂纹，直接导致整批产品报废，损失高达数百万。这种惨痛教训在业内其实屡见不鲜。

晶圆热变形本质上源于材料间的热膨胀差异。当温度变化时，硅晶圆(CTE约2.6ppm/°C)与封装材料(CTE通常在5-20ppm/°C范围)会产生不同程度的膨胀收缩，这种不协调的变形会在界面处产生机械应力。根据胡克定律(σ=Eε)，当应力超过材料强度极限时，就会引发以下典型失效模式：

• 分层失效：各材料层间发生剥离，常见于塑封器件
• 焊点断裂：BGA焊球在热循环中因应力集中而开裂
• 金属导线断裂：铝/铜互连线在反复变形中疲劳断裂
• 钝化层裂纹：介电层因应力失配产生龟裂

传统应变测量手段在应对这些挑战时往往力不从心。电阻应变片虽然成本低，但只能获取单点数据且安装复杂；激光干涉仪精度虽高，却对振动敏感且无法获得全场应变分布。这正是DIC技术近年来在半导体领域快速普及的根本原因。

关键提示：选择热变形测量方案时，必须同时考虑温度范围、空间分辨率和测量速度三个核心指标。例如回流焊工艺需要至少260°C的测量上限，而汽车电子认证则要求-40°C~150°C的全温度范围覆盖。

2. DIC技术原理与系统构成解析

2.1 数字图像相关技术的工作原理

DIC技术的核心思想其实非常直观——就像我们用肉眼观察墙上的斑点来判断墙面是否移动一样。系统通过追踪物体表面自然或人工制作的散斑图案，运用数字图像处理算法实现亚像素级的位移测量。具体实现过程可分为三个关键步骤：

1. 图像采集阶段

   • 采用两台高精度CCD相机组成立体视觉系统
   • 相机经过严格标定确定内外参数（焦距、畸变、相对位置等）
   • 采样频率需根据变形速度选择，静态测量通常1-5Hz，动态测量可能需要1000Hz以上

2. 图像相关计算

   • 将待测表面划分成若干子区（通常为21×21像素）
   • 通过零均值归一化互相关(ZNCC)算法匹配变形前后子区位置
   • 采用牛顿-拉夫森迭代法实现亚像素定位（精度可达0.01像素）

3. 三维重建与应变计算

   • 基于双目立体视觉原理重建表面三维坐标
   • 通过位移场差分计算格林-拉格朗日应变张量
   • 应用平滑算法（如B样条）消除噪声影响

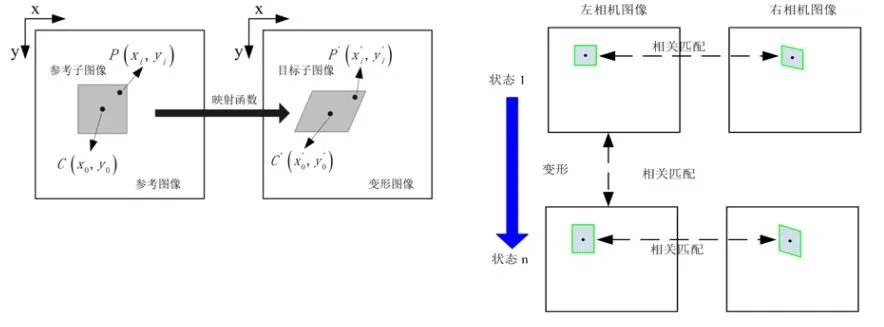

图：DIC技术通过追踪散斑图案实现三维位移测量（示意图）

2.2 晶圆热变形测量系统架构

一套完整的DIC热变形测量系统主要由以下模块构成：

在实际搭建系统时，有几个容易忽视的关键细节：

• 相机镜头需选用长工作距显微镜头（如100mm WD），以适应温箱有限的安装空间
• 必须使用抗反射镀膜的观察窗玻璃，减少杂散光干扰
• 照明系统建议采用同轴蓝光LED，波长450nm可有效穿透硅晶圆

3. 热变形测量中的关键技术挑战与解决方案

3.1 刚性位移消除技术

在高温环境下，整个测量系统实际上都处于"热膨胀"状态。我们曾做过测试：当温箱从25°C升至150°C时，仅相机支架的热膨胀就能导致视场产生约0.3mm的整体偏移——这相当于1000με的虚假应变！传统DIC软件会将这种刚体位移误认为是试件变形。

解决这一问题的核心技术是参考点补偿法：

1. 在试件旁固定安装3个以上陶瓷参考点（CTE<1ppm/°C）
2. 通过跟踪这些参考点的运动计算刚体位移变换矩阵
3. 从总位移场中减去刚体位移分量
4. 应用最小二乘法优化残余位移场

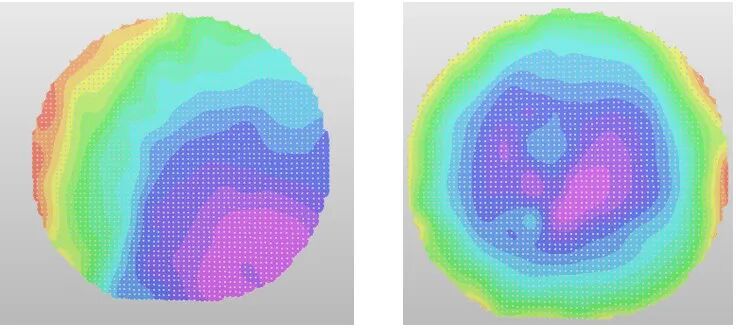

图：补偿前(左)与补偿后(右)的位移场对比，可见明显改善

3.2 多级畸变校正方案

温箱观察窗带来的光学畸变是另一个棘手问题。我们实测发现，普通钢化玻璃在高温下会产生0.5%-1%的桶形畸变，这会导致边缘区域的位移测量误差放大3-5倍。我们的解决方案是采用三级校正策略：

1. 镜头标定：使用精密棋盘格靶标，基于Zhang方法计算径向和切向畸变系数
2. 窗玻璃校正：在温箱内放置标准网格板，通过多项式拟合建立畸变映射模型
3. 实时补偿：在图像采集时即应用逆变换进行预校正

python复制# 典型的畸变校正代码示例
def correct_distortion(img, K, D):
    h, w = img.shape[:2]
    new_K, roi = cv2.getOptimalNewCameraMatrix(K, D, (w,h), 1)
    mapx, mapy = cv2.initUndistortRectifyMap(K, D, None, new_K, (w,h), cv2.CV_32FC1)
    return cv2.remap(img, mapx, mapy, cv2.INTER_LINEAR)

3.3 温度同步与数据融合

要实现精确的热应变分析，必须确保每个数据点都对应准确的温度值。我们开发了基于硬件触发的同步方案：

1. 温控器在到达目标温度±0.5°C时发出TTL触发信号
2. DIC系统在接收到信号后立即采集3帧图像（取平均降噪）
3. 温度数据通过RS485接口实时传输至分析软件
4. 软件自动关联温度-应变数据并生成温度历程曲线

实践技巧：建议在升温阶段采用"过冲-回稳"策略，即先快速超过目标温度2-3°C，再缓慢回落至设定值，这可以显著减少温度稳定时间。

4. 典型应用案例与数据分析

4.1 芯片封装回流焊变形分析

某FC-BGA封装芯片在回流焊过程中出现桥接缺陷，我们使用DIC系统记录了整个温度曲线下的变形过程：

通过数据分析发现，在183°C附近出现的异常变形源于基板TG点附近的模量突变。解决方案是调整基板材料配方，将TG点从175°C提升至190°C，最终使焊接良率从82%提升至98.5%。

4.2 汽车电子温度循环测试

为满足AEC-Q100认证要求，对某车载MCU进行了-40°C↔125°C的1000次循环测试。DIC系统每10个循环采集一次全场应变数据，关键发现包括：

• 在第320次循环时，左上角焊点区域开始出现应变集中（较初始值增加37%）
• 封装树脂与引线框架界面在650次循环后出现微小分层（表现为应变场不连续）
• 温度循环引起的累积塑性应变达到0.12%

图：温度循环中芯片表面的应变场变化（加速20倍演示）

5. 操作实践中的经验分享

5.1 散斑制备技巧

良好的散斑质量是DIC测量的基础。针对晶圆类高反光表面，我们总结出以下实用方法：

1. 喷枪选择：使用0.2mm口径的喷笔，气压控制在0.1-0.2MPa
2. 散斑材料：推荐氧化铝粉末（粒径3μm）与无水乙醇按1:5混合
3. 喷涂距离：保持20-30cm，以45°角交叉喷涂两次
4. 固化处理：150°C烘烤30分钟增强附着性

常见问题处理：

• 若散斑过密：用压缩空气轻吹表面去除多余颗粒
• 若散斑不均匀：改用静电喷涂设备
• 高温脱落：改用硅酸盐基高温胶水作为粘结剂

5.2 测量参数优化

根据被测物特性调整DIC参数可显著提升测量精度：

yaml复制# 典型参数配置示例
correlation:
  subset_size: 21      # 子区大小(像素)
  step_size: 7         # 计算步长
  strain_window: 5     # 应变计算窗口
  interpolation: Bicubic # 插值方法

camera:
  exposure: 5000       # 曝光时间(μs)
  gain: 12dB           # 增益设置
  trigger_delay: 50    # 触发延迟(ms)

5.3 数据解读要点

分析DIC热变形数据时，需要特别注意以下特征：

1. 应变梯度突变：可能指示材料界面分层或裂纹萌生
2. 对称性破坏：反映封装工艺的不均匀性
3. 温度滞后效应：揭示塑性变形或粘弹性行为
4. 局部应变集中：预测可能的疲劳失效位置

我们在某存储芯片项目中就曾通过发现异常的应变对称性，追溯到了贴片机Z轴倾斜的问题，及时避免了批量性质量事故。

6. 技术发展前沿与展望

当前DIC技术正在向三个方向快速发展：

1. 高频测量：新型CMOS相机配合GPU加速算法，已可实现10kHz级动态测量
2. 多尺度融合：与AFM、SEM等设备联用，实现nm-mm跨尺度分析
3. 智能预测：结合机器学习算法，实现基于早期变形特征的失效预警

最近参与的一个有趣项目是将DIC与红外热像仪同步，同时获取温度场和应变场，通过耦合分析发现了芯片热点与机械应力之间的非线性关系。这种多物理场测量方法很可能成为未来可靠性研究的标准手段。

对于预算有限的实验室，可以考虑先搭建基础DIC系统，重点优化照明和散斑质量这两个最具性价比的环节。即便是相对简单的配置，只要方法得当，也能获得令人满意的测量结果。毕竟在工程实践中，解决问题的关键往往不在于设备的豪华程度，而在于对技术原理的深刻理解和创造性应用。
