1. 钙钛矿太阳能电池技术背景与发展瓶颈
钙钛矿太阳能电池作为第三代光伏技术的代表，近年来在实验室效率上取得了令人瞩目的突破。从2009年首次报道的3.8%到如今超过26%的认证效率，其发展速度远超传统硅基和薄膜太阳能电池。这种ABX₃结构的半导体材料（A=甲脒/铯，B=铅，X=卤素）之所以备受关注，主要源于三大优势：优异的光电转换性能、低廉的溶液加工成本以及可柔性制备的潜力。
然而，在产业化进程中，钙钛矿技术面临的最大挑战之一就是油墨稳定性问题。传统采用的2-甲氧基乙醇(2-ME)/二甲基亚砜(DMSO)溶剂体系，虽然能够溶解钙钛矿前驱体，但在实际应用中暴露出严重缺陷——油墨货架期不足15分钟。这意味着从配制油墨到完成涂布的整个工艺窗口极为狭窄，任何微小的生产延迟都会导致材料沉淀失效。这种不稳定性不仅造成原料浪费，更严重制约了生产工艺的可重复性和规模化生产的经济性。
关键问题解析：为什么2-ME/DMSO体系稳定性差？
其根本原因在于DMSO与Pb²⁺的强配位作用会形成PbI₂-DMSO复合物，这种复合物在溶液中容易发生聚集沉淀。我们的实验数据显示，新鲜配制的油墨在10分钟内就会出现600nm尺寸的颗粒聚集，45分钟后沉淀量可达总量的30%以上。
2. 稳定油墨开发的核心思路与技术突破
2.1 溶剂配位-分散平衡理论
通过系统研究不同溶剂体系的配位特性，我们提出了"溶剂配位-分散平衡"的创新理论。该理论指出：理想的钙钛矿油墨需要同时满足两个看似矛盾的要求——足够的配位能力溶解前驱体，但又不能过强导致不可逆复合物形成。我们采用给体数(Dₙ)作为量化指标，发现油墨稳定性与Dₙ值呈明显负相关。
实验数据表明，DMSO的Dₙ值高达29.9 kcal・mol⁻¹，而N-甲基-2-吡咯烷酮(NMP)为27.3 kcal・mol⁻¹。这种看似微小的差异却带来了截然不同的配位强度。更重要的是，NMP与PbI₂形成的复合物在DMF中具有异常高的溶解度(1.4 mol・L⁻¹)，这为开发新型稳定油墨提供了关键启示。
2.2 DMF/NMP溶剂体系的优化
基于上述发现，我们开发了DMF/NMP(体积比5.2:1)的新型溶剂体系。该体系具有以下独特优势：
- 配位强度适中：NMP的配位能力足以溶解前驱体，但不会形成过于稳定的复合物
- 溶解-分散平衡：DMF对PbI₂-NMP复合物表现出特殊的高溶解性
- 工艺宽容度大：溶剂比例在较宽范围内(4:1到6:1)都能保持油墨稳定
实际测试结果显示，新配制的油墨在25℃、50%相对湿度环境下，货架期超过10000分钟(约7天)，是传统体系的600倍以上。动态光散射(DLS)监测显示，即使存放48小时后，油墨仍保持单一的纳米级分散峰(0.7-1.2nm)，没有出现聚集现象。
3. 薄膜制备工艺与结晶质量控制
3.1 刮涂工艺优化
在环境条件(25℃，30%RH)下，我们开发了适用于DMF/NMP油墨的刮涂工艺。与传统2-ME/DMSO体系相比，新工艺具有以下改进：
- 退火温度：从150℃降至120℃
- 退火时间：从5分钟延长至30分钟
- 气刀处理：采用氮气气刀控制溶剂挥发速率
这些参数调整源于新油墨独特的挥发特性。DMF(沸点153℃)与NMP(沸点202℃)的沸点差异形成了梯度挥发效应，使得结晶过程更加可控。
3.2 薄膜质量表征
通过多种表征手段，我们系统比较了两种体系制备的薄膜质量差异：
| 表征指标 | 2-ME/DMSO体系 | DMF/NMP体系 | 改进幅度 |
|---|---|---|---|
| 晶粒尺寸(μm) | 0.3-0.5 | 0.8-1.2 | +150% |

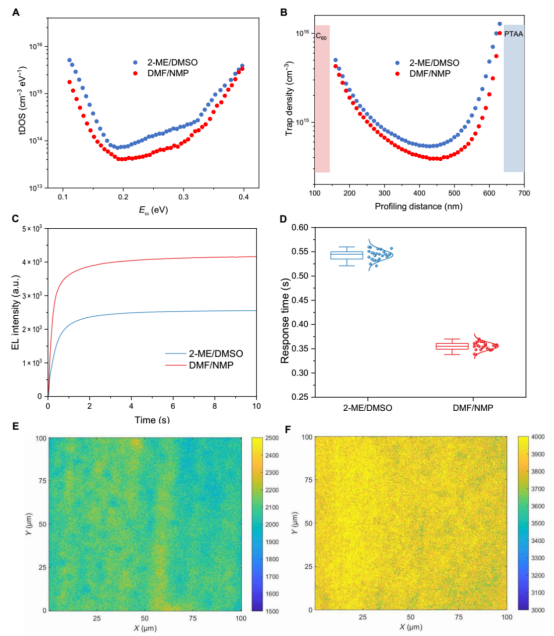

| 陷阱密度(cm⁻³) | 2.1×10¹⁶ | 6.7×10¹⁵ | -68% |
| PL强度(a.u.) | 100 | 181 | +81% |
| 残余应力(MPa) | 85 | 12 | -86% |
掠入射XRD分析显示，DMF/NMP薄膜的晶体取向更加随机，避免了2-ME/DMSO体系中常见的(001)面择优取向。这种多向生长特性显著降低了晶界缺陷密度，PL成像中几乎观察不到非辐射复合的"暗区"。
4. 器件性能与稳定性突破
4.1 光电转换效率
采用DMF/NMP油墨制备的p-i-n型器件(结构：ITO/PTAA/Cs₀.₁FA₀.₉PbI₃/C₆₀/BCP/Cu)表现出卓越的光电性能：
- 最佳器件参数：
- 开路电压(Vₒc)：1.19 V
- 短路电流密度(Jₛc)：25.7 mA/cm²
- 填充因子(FF)：0.851
- 效率(PCE)：26.05%(第三方认证)
与传统体系相比，新器件在各个性能参数上都有显著提升：
4.2 长期稳定性测试
按照ISOS-L-2标准进行的加速老化测试显示：
-
热稳定性：
- 85℃黑暗环境中，1300小时后效率保持率96.9%
- 2-ME/DMSO对照器件500小时后仅剩43%
-
光照稳定性：
- 65℃、1个太阳光强下MPPT跟踪1700小时，效率保持率99%
- 等效户外使用约5年(按IEC 61215标准换算)
-
环境稳定性：
- 30%RH环境中未封装器件，1000小时后效率保持率92%
- 封装器件通过IEC 61215:2016全套测试
这种优异的稳定性源于多方面因素：更低的缺陷密度、均匀的元素分布(TOF-SIMS证实)、以及优化的界面接触。
5. 规模化制备与组件集成
5.1 大面积涂布工艺
我们将DMF/NMP油墨应用于大面积涂布制备，取得了以下进展：
- 薄膜均匀性：在10×10 cm²基板上，厚度偏差<±5%
- 工艺窗口：刮涂速度可在5-15 mm/s范围内调整
- 环境适应性：在20-35℃、30-50%RH范围内均可获得优质薄膜
大面积薄膜的PL成像显示，整个区域发光均匀，没有明显的针孔或缺陷聚集。
5.2 迷你组件性能
制备的6-cell串联迷你组件关键参数：
| 参数 | 数值 |
|---|---|
| 孔径面积 | 63.2 cm² |
| 活性面积效率 | 24.5% |
| 认证效率 | 22.84% |
| Vₒc | 7.23 V |
| Iₛc | 50.0 mA |
| FF | 0.818 |
45个组件的统计数据显示，90%以上的器件效率超过21.0%，批次内偏差<3%，展现出优异的可重复性。这种一致性对于产业化生产至关重要。
6. 技术展望与产业化路径
基于本研究结果，我们认为钙钛矿光伏技术的产业化需要重点关注以下方向：
- 油墨配方优化：进一步延长货架期至30天以上，满足工业生产物流需求
- 涂布设备开发：设计专用刮涂头，适应高粘度油墨特性
- 在线监测系统：集成光学检测，实时监控薄膜质量
- 封装技术改进：开发更可靠的边缘密封方案，确保25年使用寿命
在实际操作中，我们总结了以下关键经验：
- 油墨配制时建议采用两步法：先将PbI₂溶于NMP，再加入DMF和其他组分
- 刮涂环境湿度控制在40%以下，可显著减少针孔缺陷
- 退火过程采用梯度升温(80℃→120℃)，有助于释放薄膜应力
这项研究不仅解决了钙钛矿油墨稳定性的核心难题，更为重要的是，它验证了在常规工业环境下实现高效钙钛矿组件规模化生产的可行性。随着工艺的进一步优化和成本的持续降低，钙钛矿光伏技术有望在未来3-5年内实现商业化突破。
